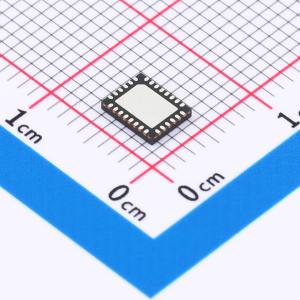

温馨提醒：图片仅供参考，商品以实物为准

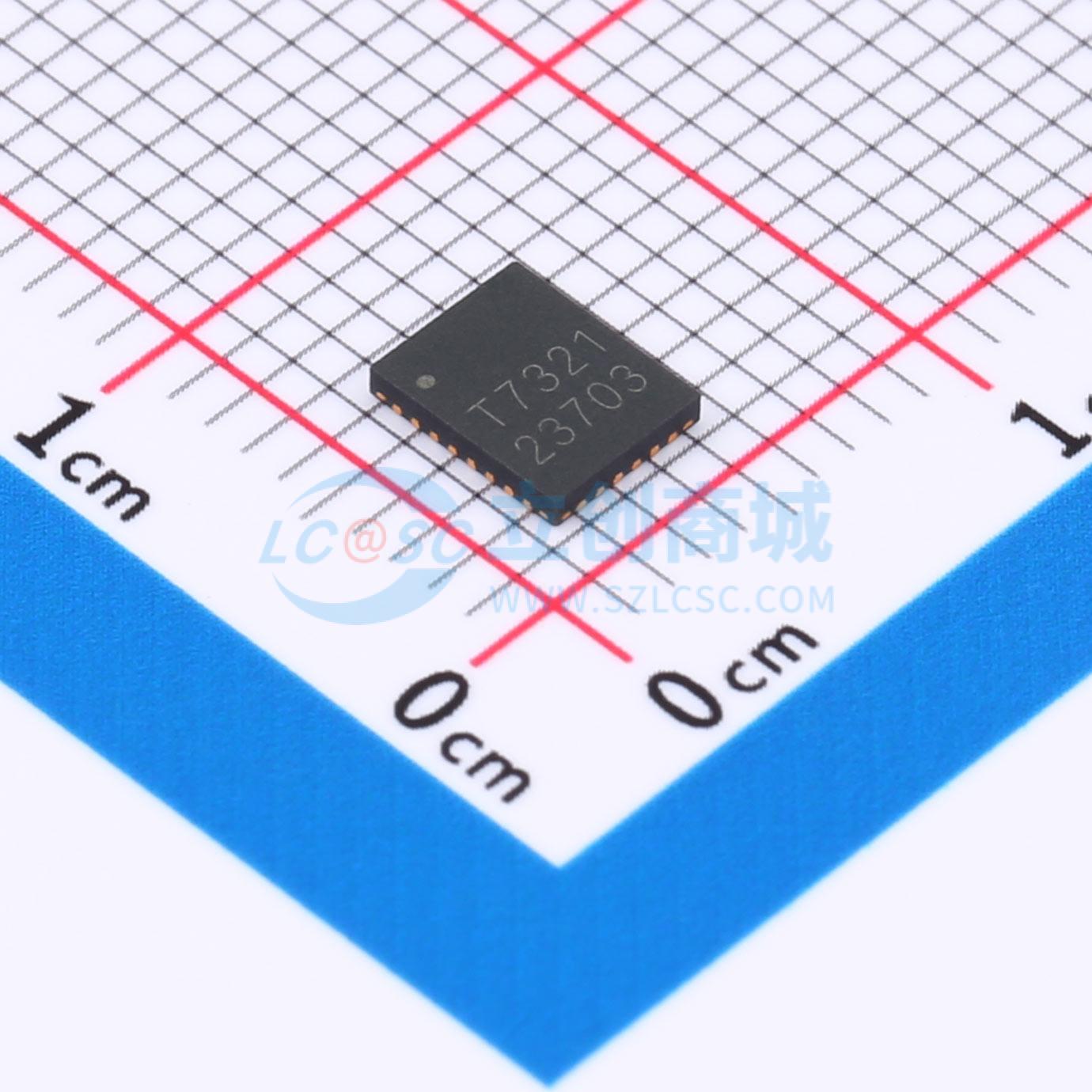

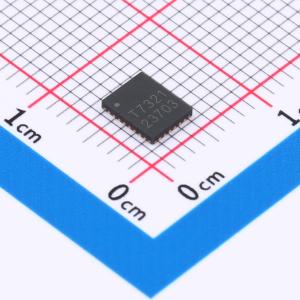

TMI7321

集成反激/降压式 DC/DC 转换器的 13W 802.3af 以太网供电（PoE）受电设备接口

描述: TMI7321 是一款集成式的符合 IEEE 802.3af 标准的受电设备（PD）电源解决方案。它包含一个 PD 接口和一个隔离/非隔离式反激或降压转换器。该 PD 接口具备 IEEE 802.3af 标准规定的检测及所有功能，包括分类、150mA 浪涌电流、450mA 工作电流限制，以及 100V 热插拔 MOSFET
品牌名称: TMI(拓尔微)
商品型号: TMI7321
商品编号: C29779857
商品封装: QFN-28(4x5)
包装方式: 编带
商品毛重: 0.164克(g)

商品参数

商品概述

TMI7321是一款集成式、符合IEEE 802.3af PoE标准的受电设备（PD）电源解决方案。它包含一个PD接口和一个隔离/非隔离反激式或降压转换器。 PD接口包括检测功能以及IEEE 802.3af的所有功能、分级功能、150mA浪涌电流、450mA工作电流限制，还有一个100V热插拔MOSFET。 DC/DC转换器采用固定峰值电流和可变频率不连续导通模式（DCM）来调节恒定输出电压。反激模式下无需光耦反馈的初级侧调节简化了设计，而降压模式则继续为非隔离应用减小解决方案尺寸。一个160V集成功率MOSFET针对各种宽电压应用优化了该器件。它集成了过流、开路和过压保护以及热关断功能。TMI7321支持采用最少外部元件的PoE-PD应用前端解决方案，采用QFN4x5-28封装。

商品特性

符合802.3af规范
支持13W PoE电源应用
100V、0.6Ω集成通断开关
150mA直流输入电流限制
450mA PD工作电流限制
智能保持电源特征（MPS）
集成160V开关功率MOSFET
支持无光耦反馈的初级侧调节反激式电路
支持低端开关降压转换器
3A可编程开关电流限制
过流保护（OLP）、过压保护（OVP）、过温保护（OTP）和开路保护
最少的外部元件
QFN4x5-28封装

应用领域

符合IEEE 802.3af标准的设备
安防摄像头
VoIP电话
WLAN接入点
物联网设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	以太网供电(PoE)控制器
	类型	受电设备(PD)
	支持PoE标准	IEEE 802.3 af(PoE)
	最大功率	13W
	芯片工作电压	4.5V

	属性	参数值
	晶体管耐压	160V
	限制电流	450mA
	特性	过载保护；故障保护；过流保护
	工作温度	-40℃~+125℃
