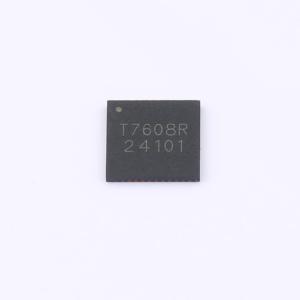

TMI7608R

TMI7608R是一款用于以太网供电（PoE）系统的8端口供电设备（PSE）控制器IC。它将电源、模拟和逻辑电路集成到单芯片中，可用于中跨和端点PSE应用。TMI7608R符合所有IEEE 802.3AF - 2003要求，如多点电阻检测、受电设备（PD）分类、直流断开以及中跨回退功能。它还符合所有IEEE 802.3AT - 2009要求，如双事件分类和每端口最大提供36W电源。该器件还支持对高功率PD的检测和分类。该器件支持单电源工作，每个端口最高可提供50W（启用Class4+）。 TMI7608R内置温度监测和热保护功能，以防止结温过热。 TMI7608R有一个最大功率设置引脚。从该引脚连接一个电阻到AGND，以设置所有8个输出端口的总功率能力。TMI7608R将把8个端口的总功率限制在该功率限制以下。 内置3.3V稳压器，以支持外部设备。多个TMI7608R可以集成构建一个8×N端口的PSE系统，并且通过I²C总线从每个TMI7608R收集PD电源状态，以支持全局电源管理。管理交换机主机可以选择通过I²C总线与TMI7608R通信，以进行PSE管理操作。可以使用光耦合器在主机和TMI7608R之间提供电气隔离，用于信号通信。

• 符合IEEE 802.3af/at标准
• 单直流电源电压输入（44~57V）
• 提供8个独立电源端口
• 支持直流负载移除检测
• 内置功率FET
• 内置0.1Ω检测电阻
• PSE应用中每个端口最高可达50W
• 宽温度范围：-40℃~+85℃
• 9位端口电流和电压监测
• 通过I²C总线可访问多达8个TMI7608R设备
• 每个端口可独立设置系统参数
• 热监测和保护
• 内置3.3V稳压器，用于外部设备
• 内置上电复位
• 配置：30W×8端口
• 内置多端口使用的LED控制
• 内置EEPROM接口，用于简易应用
• 过载LED
• 引脚可选的ALT_A/B检测回退定时器
• 双事件引脚选择
• 支持24V低压应用
• 引脚可编程的最大总电流限制，用于智能电源管理
• 强大的短路保护

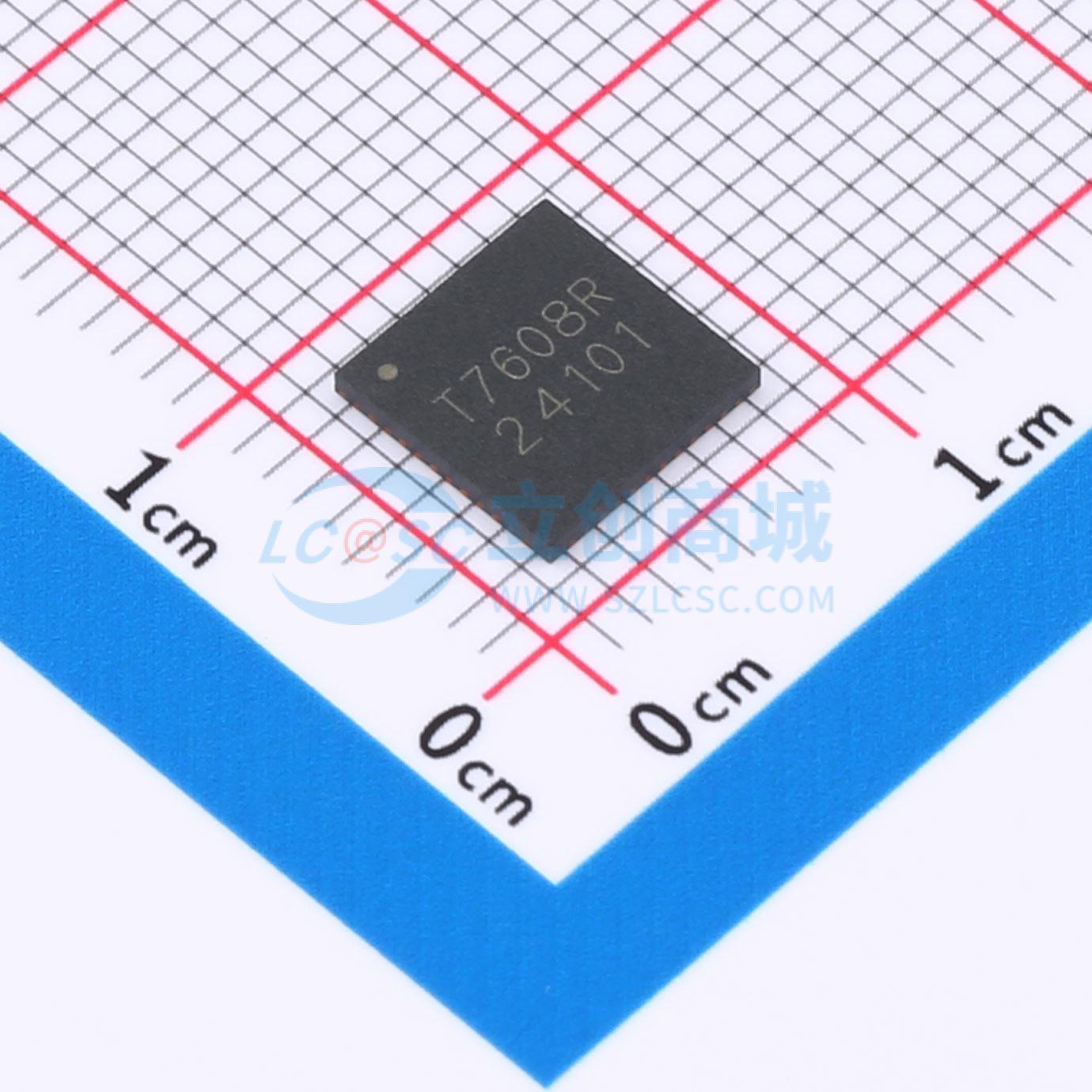

• 节省空间的48引脚QFN（7mm×7mm）功率封装

• PSE - ICM
• 供电设备（PSE）
• 交换机/路由器
• ALT_A/B电源注入器
