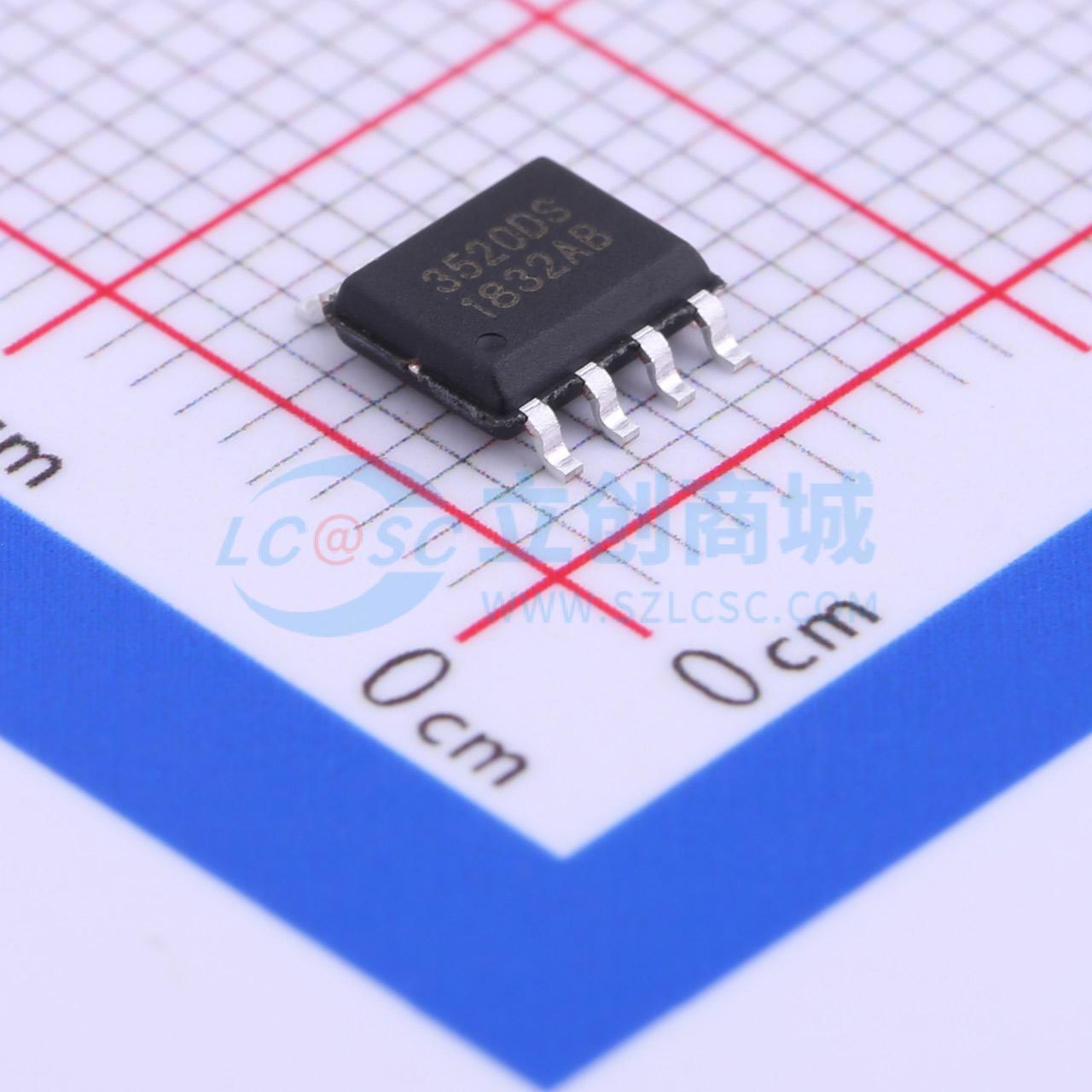

温馨提醒：图片仅供参考，商品以实物为准
3520DESA/T
自适应镇流器控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 相同型号IMP3520DESA/T 3520D集成600V半桥驱动的自适应镇流器控制芯片，是一款应用于紧凑型荧光灯的芯片。此芯片包含自适应零电压开关，峰值因子过流保护功能，同时还集成了自举二极管。该芯片最核心的部分是一个最小频率外部可调的压控振荡器。
- 品牌名称
- VP(中芯集成)
- 商品型号
- 3520DESA/T
- 商品编号
- C336588
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 工作电压 | 11.4V~16.1V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 170ns | |
| 下降时间(tf) | 85ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -25℃~+125℃ |
商品概述
3520D集成600V半桥驱动的自适应镇流器控制芯片，是一款应用于紧凑型荧光灯的芯片。此芯片包含自适应零电压开关，峰值因子过流保护功能，同时还集成了自举二极管。该芯片最核心的部分是一个最小频率外部可调的压控振荡器。所有的镇流器控制芯片需要的特性全部集成到8个引脚的PDIP/SOIC的封装体内。
商品特性
- 600V半桥驱动
- 集成自举二极管
- 自适应零电压开关(ZVS)
- 内部峰值因子检测过流保护
- 0~6.3V直流电压控制压控振荡器
- 最小频率外部可调
- 微功耗启动(80μA)
- VCC内部16.1V齐纳钳位
- DIP8/SOIC8封装、无铅封装
