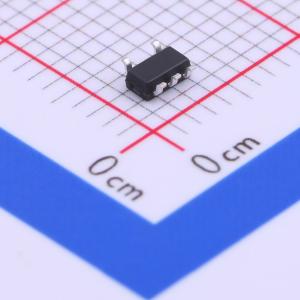

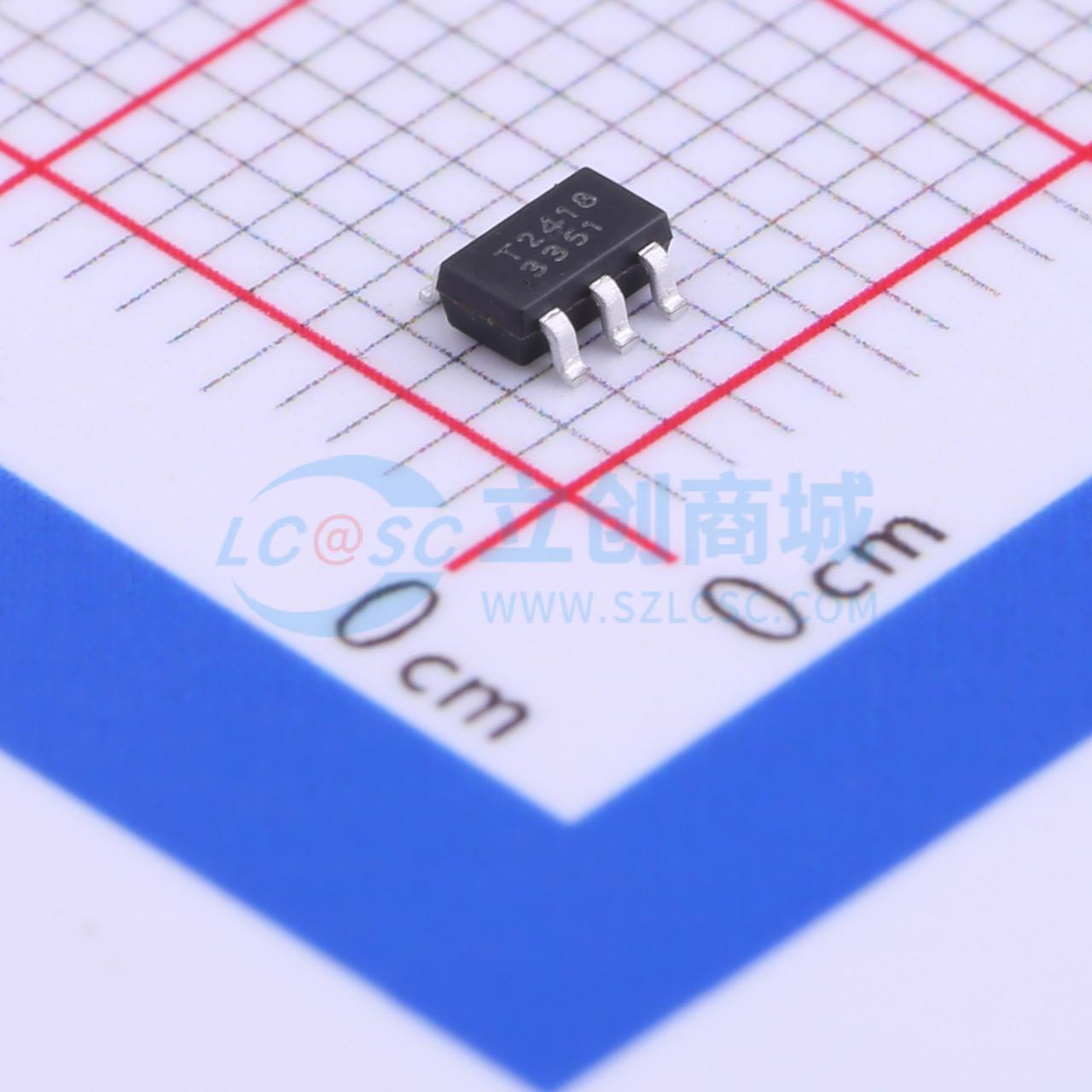

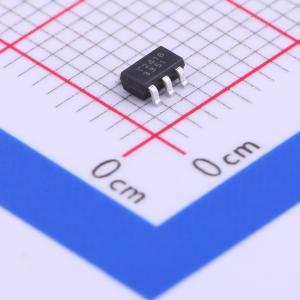

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 6V~40V | |
| 开关频率 | 154kHz~1MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | - | |
| 调光 | PWM | |
| 特性 | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
SN3351是一款降压型电感电流连续模式驱动芯片，适用于电源电压高于一颗或一串LED所需电压的应用场合。芯片的输入电压范围为6V至40V，采用合适的电感和外置NMOS输出电流可高达2A。 SN3351驱动外置NMOS，采用高位电流检测，可以通过外部电阻设置平均工作电流。 输出电流还可以通过在ADJ引脚加控制信号来设置。ADJ引脚可以接受的控制信号有直流电压或者PWM信号。这将提供直流或是连续脉冲形式的输出电流。 当ADJ引脚电压低于0.2V时芯片将关断，并进入低功耗模式。 芯片的封装形式为SOT23-5。
商品特性
- 极少的外围器件
- 采用外置NMOS
- 工作电压范围：6V到40V
- 输出电流可高达2A
- 高效率（高达98%）
- 1200:1调光比
- 5%的输出电流精确度
- 两种方式（直流/PWM）实现芯片开关和调光功能
- 高达1MHz的开关频率
- 固有LED开路保护功能
- 过热保护
应用领域
- LED射灯
- 汽车照明
- 工业照明
- 白光LED照明
- 背光源
