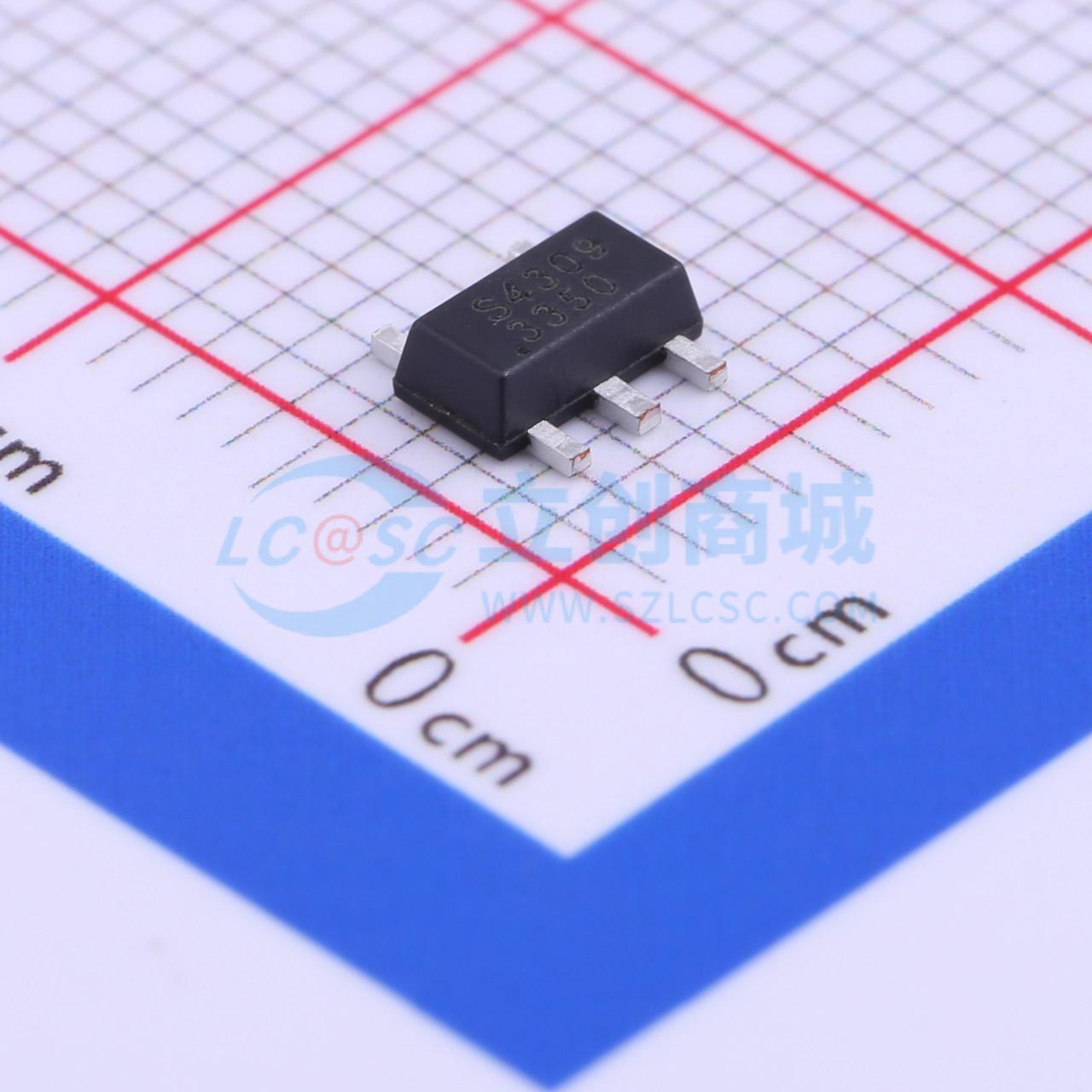

温馨提醒：图片仅供参考，商品以实物为准

SN3350IP05E-01

40V集成功率管LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN3350是一款降压型电感电流连续模式驱动芯片，适用于电源电压高于一颗或一串LED所需电压的应用场合。芯片的输入电压范围为6V至40V，输出电流高达750mA，输出功率高达30W。SN3350内部集成功率管，采用高位电流检测，可以通过外部电阻设置平均工作电流。输出电流还可以通过在ADJ引脚加控制信号来设置。ADJ引脚可以接受的控制信号有直流电压或者PWM信号。这将提供直流或是连续脉冲形式的输出电流。当ADJ引脚电压低于0.2V时芯片将关断，并进入低功耗模式。芯片的封装形式为SOT23-5、SOT89-5和SOP-8。SOT23-5封装应用于350mA输出电流，SOT89-5和SOP-8封装应用于700mA输出电流。
品牌名称: ISSI(美国芯成)
商品型号: SN3350IP05E-01
商品编号: C336596
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.133克(g)

商品参数

商品概述

SN3350是一款降压型电感电流连续模式驱动芯片，适用于电源电压高于一颗或一串LED所需电压的应用场合。芯片的输入电压范围为6V至40V，输出电流高达750mA，输出功率高达30W。 SN3350内部集成功率管，采用高位电流检测，可以通过外部电阻设置平均工作电流。输出电流还可以通过在ADJ引脚加控制信号来设置。ADJ引脚可以接受的控制信号有直流电压或者PWM信号。这将提供直流或是连续脉冲形式的输出电流。当ADJ引脚电压低于0.2V时芯片将关断，并进入低功耗模式。芯片的封装形式为SOT23-5、SOT89-5和SOP-8。SOT23-5封装应用于350mA输出电流，SOT89-5和SOP-8封装应用于700mA输出电流。

商品特性

极少的外围器件
芯片内部集成40V功率管
工作电压范围：6V 到 40V
输出电流高达750mA（SOT89-5和SOP-8封装）
高效率（高达95%）
1200:1 调光比
5%的输出电流精确度
两种方式（直流/PWM）实现芯片开关和调光功能
高达1MHz的开关频率
固有LED开路保护功能
过热保护
针对不同输出电流的封装形式

应用领域

LED射灯
汽车照明
工业照明
白光LED照明
背光源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	6V~40V
	开关频率	154kHz~1MHz
	通道数	1
	输出电压	-
	输出电流	750mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	5%
