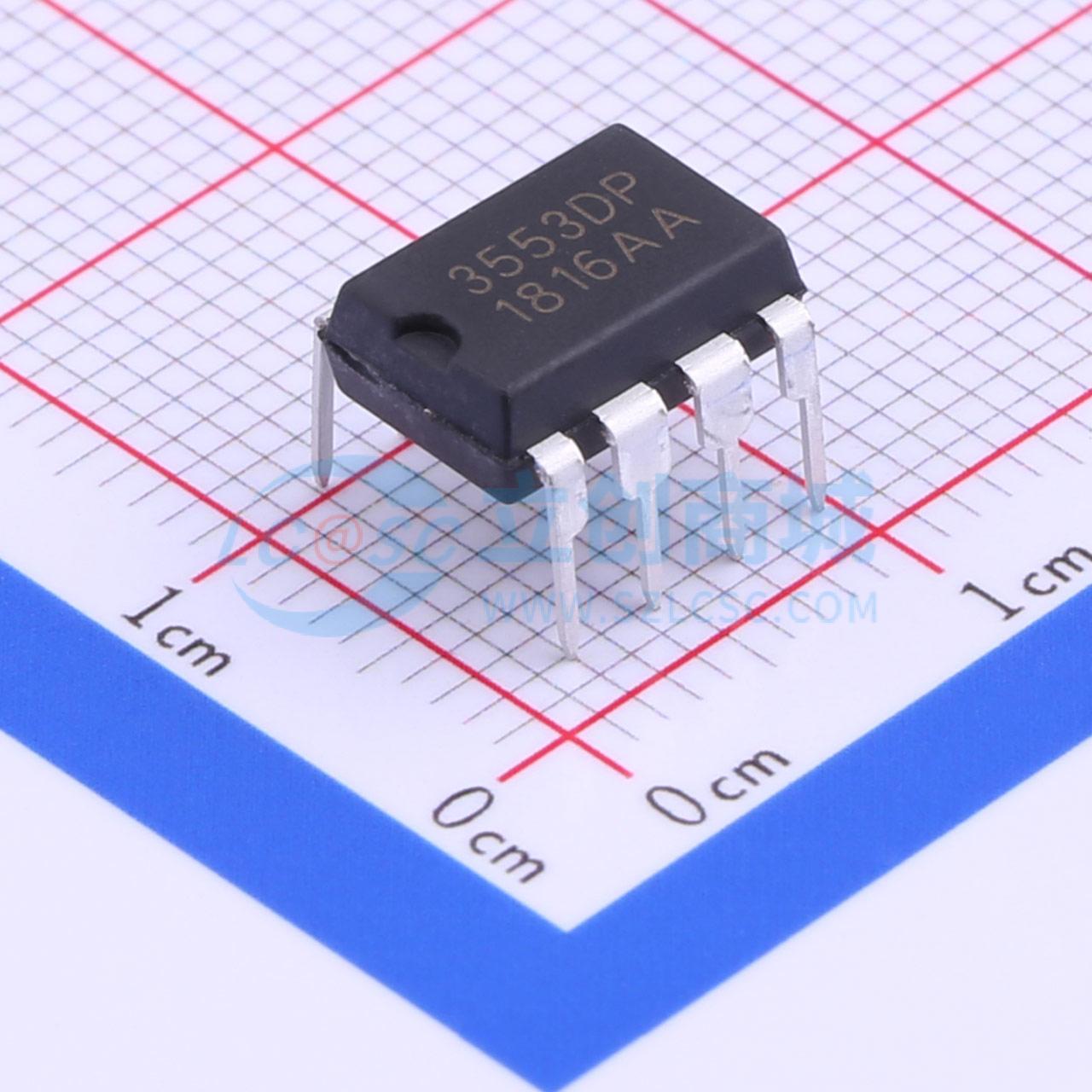

温馨提醒：图片仅供参考，商品以实物为准
3553DEPA
整流器控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 相同型号IMP3553DEPA 3553 是一种高压、高速的整流器控制芯片，内部集成了一个前置振荡器、高压半桥驱动电路和功率MOSFET，形成一款多功能，更加安全的整流器控制芯片。管脚CT 具有保护关断功能，可以用一个低电压信号使驱动器停止输出。此外，输出脉冲的宽度保持一致，一旦VCC 上电压超过开启阈值，驱动器就能以更加稳定的频率振荡。
- 品牌名称
- VP(中芯集成)
- 商品型号
- 3553DEPA
- 商品编号
- C336591
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 工作电压 | 10V~16.1V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -25℃~+125℃ | |
| 静态电流(Iq) | 500uA |
商品概述
3553 是一种高压、高速的整流器控制芯片，内部集成了一个前置振荡器、高压半桥驱动电路和功率MOSFET，形成一款多功能，更加安全的整流器控制芯片。管脚CT 具有保护关断功能，可以用一个低电压信号使驱动器停止输出。此外，输出脉冲的宽度保持一致，一旦VCC 上电压超过开启阈值，驱动器就能以更加稳定的频率振荡。整个芯片由频率可外部进行编程的振荡器控制。芯片的Latch-up 和ESD 性能良好。
商品特性
- 超低启动电流
- VCC 到COM 之间有16.1V 钳位齐纳管
- 内部集成450V 高压半桥驱动器和功率MOSFET
- 内部死区时间控制，并且随着温度变化死区时间变化很小
- CT 管脚实现保护关断功能
- 欠压锁定功能
- 低压输出端信号逻辑和RT 端相同
- 绿色无铅产品
