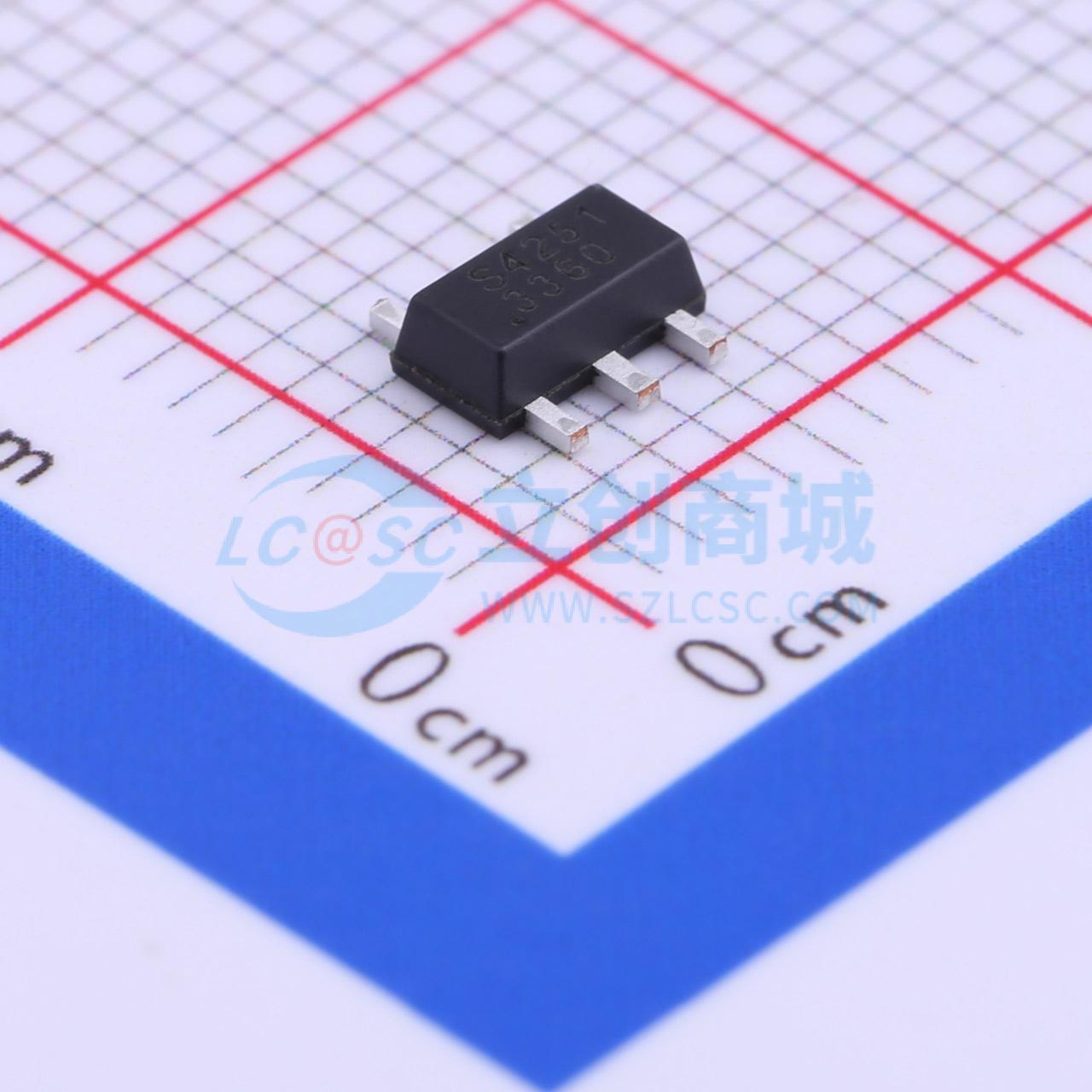

温馨提醒：图片仅供参考，商品以实物为准
SN3360GP05E
降压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN3360是一款降压型电感电流连续模式驱动芯片，适用于电源电压高于一颗或一串LED所需电压的应用场合。芯片的输入电压范围为6V至40V，输出电流高达1.2A。SN3360内部集成功率管，采用高位电流检测，可以通过外部电阻设置平均工作电流。
- 品牌名称
- SI-EN(矽恩)
- 商品型号
- SN3360GP05E
- 商品编号
- C336595
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 6V~40V | |
| 开关频率 | 1kHz~1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+105℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
SN3360是一款降压型电感电流连续模式驱动芯片，适用于电源电压高于一颗或一串LED所需电压的应用场合。芯片的输入电压范围为6V至40V，输出电流高达1.2A。SN3360内部集成功率管，采用高位电流检测，可以通过外部电阻设置平均工作电流。输出电流还可以通过在ADJ引脚加控制信号来设置。ADJ引脚可以接受的控制信号有直流电压或者PWM信号。这将提供直流或是连续脉冲形式的输出电流。当ADJ引脚电压低于0.2V时芯片将关断，并进入低功耗模式。芯片的封装形式为SOT89-5。
商品特性
- 输出电流高达1.2A
- 高效率（高达98%）
- 工作电压范围：6V到40V
- 芯片内部集成40V功率管
- 极少的外围器件
- 3%的输出电流精确度
- 两种方式（直流/PWM）实现调光功能
- 高达1MHz的开关频率
- 固有LED开路/短路保护功能
- 过热保护
- 1200:1调光比
应用领域
- LED MR16,MR11射灯
- LED路灯
- PAR灯
- 其他LED灯具
