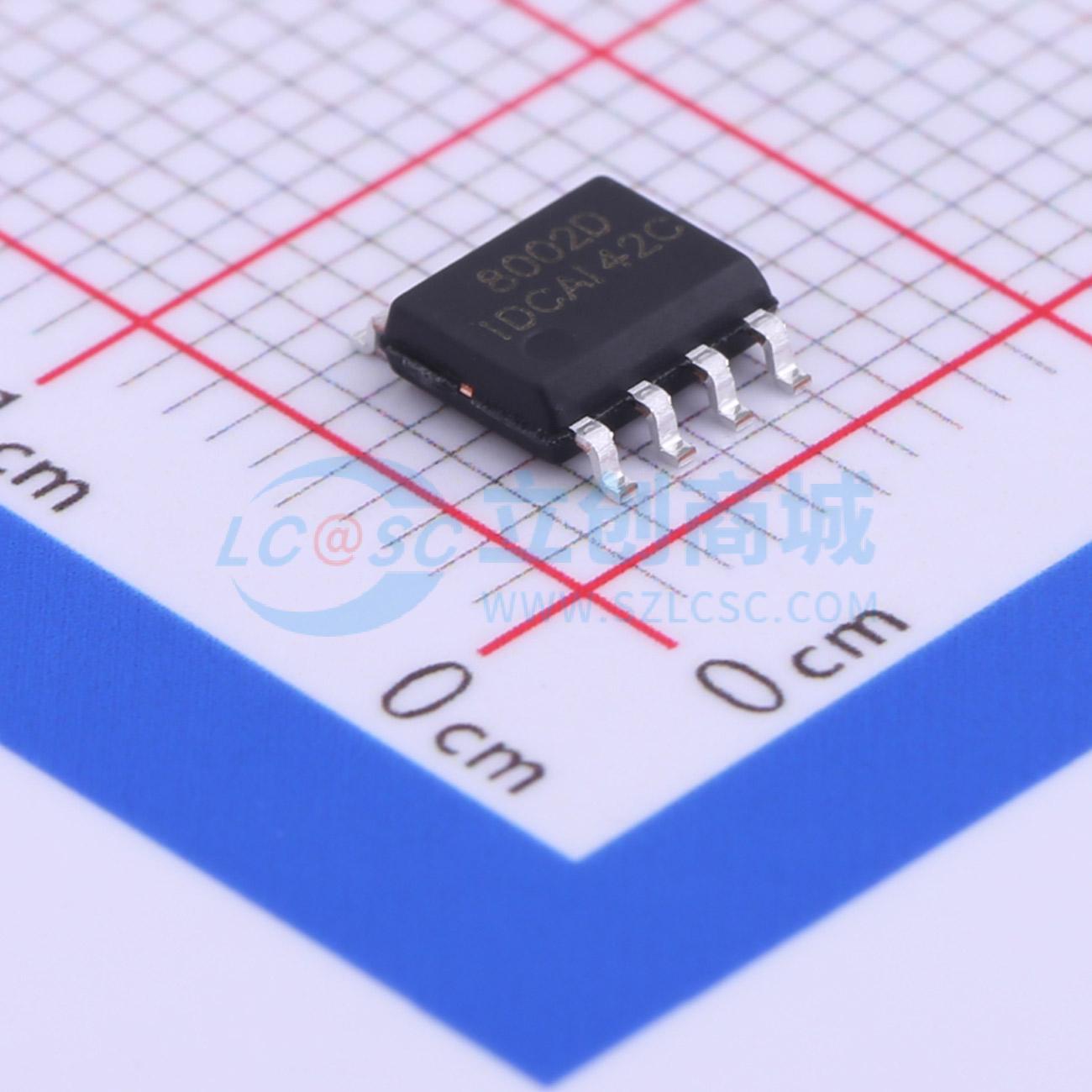

温馨提醒：图片仅供参考，商品以实物为准
8002D
3W单声道带关断模式音频功率放大器
- 描述
- 工作电压(V) 2.2-6.5 输出通道数 10 最小负载(Ω) 1 最大输出功率(W) 4 主要应用领域 3
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- 8002D
- 商品编号
- C329450
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 3.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 3Wx1@4Ω；2Wx1@4Ω |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.2V~5.5V | |
| 总谐波失真+噪声(THD+N) | 1% | |
| 静态电流(Iq) | - | |
| 工作温度 | - |
商品概述
8002D 是一款 AB 类，单声道带关断模式，桥式音频功率放大器。在输入 1KHz,5V 工作电压时，最大驱动功率为：3W,(4Ω 负载，THD < 0%)，2W,(4Ω 负载，THD = 1%)；音频范围内总谐波失真噪音小于 1%（20Hz - 20KHz）；应用电路简单，只需要极少数外围器件，就能提供高品质的输出功率。输出不需要外接耦合电容或上举电容、缓冲网络、反馈电阻。 采样 SOP 封装，特别适用于低功耗、小体积的便携式系统。可以通过控制进入休眠模式，从而减少功耗；内部有过热自动关断保护机制。工作稳定，并且单位增益稳定。通过配置外围电阻可以调整放大器的电压增益，方便应用。
商品特性
- 输出功率高（4Ω,1KHz 频率），THD+N < 10%,(3W); THD+N < 1%,(2W)
- 掉电模式漏电流小：18μA（典型）
- 采样 SOP8 封装
- 外部增益可调
- 宽工作电压范围 2.2V - 5.5V
- 不需驱动输出耦合电容、自举电容和缓冲网络
- 单位增益稳定
应用领域
- 个人电脑
- 便携式消费类电子产品
- 无源扬声器玩具及游戏机
