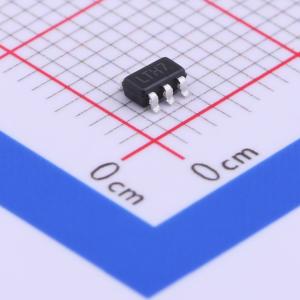

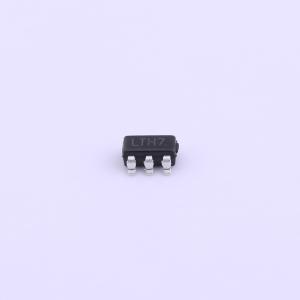

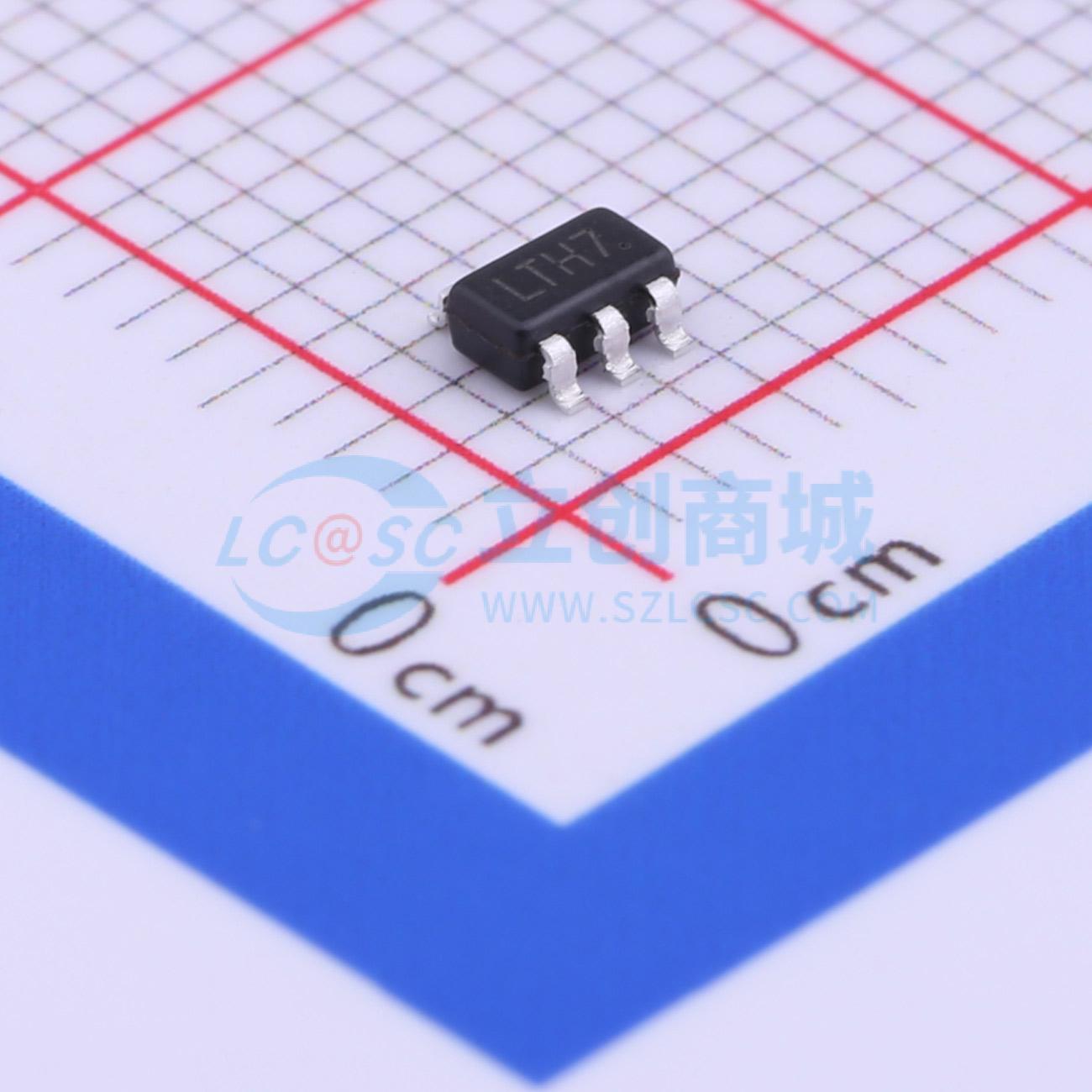

AD4054

停产 600mA线性锂离子电池充电器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 输入电压(V) 7 最大充电电流(mA) 600 充电截止电压(V) 4.2 涓流充电截止电压(V) 2.9 功能描述 ±1% 主要应用领域单灯4.2V恒流线性充电 ,风扇、成人用品、点读笔、复读机、故事机、蓝牙音箱等带锂电池的消费类电子产品
品牌名称: IDCHIP(英锐芯)
商品型号: AD4054
商品编号: C329457
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

AD4054是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。它采用极小的SOT - 23 - 5封装，只需外接极少的外部元件，使得AD4054成为便携式应用的理想选择。AD4054可以适合USB电源和适配器电源工作。采用了内部PMOSFET架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定与4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值1/10时，AD4054将自动终止充电循环。当输入电压（交流适配器或USB电源）被拿掉时，AD4054自动进入一个低电流状态，将电池漏电流降至2uA以下。AD4054在有电源时也可至于停机模式，已而将供电电流降至25uA。AD4054的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电结束的LED状态引脚。

商品特性

高达600mA的可编程充电电流
无需MOSFET、检测电阻器或隔离二极管
用于单节锂离子电池、采用SOP封装的完成线性充电器
恒定电流/恒定电压操作，并具有可在无过热危险的情况下实现充电速率最大化的热调节功能
精度达到±1%的4.2V预设充电电压
用于电池电量检测的充电电流监控器输出
自动再充电
C/10充电终止，灯灭
2.9V涓流充电器件版本
软启动限制了浪涌电流
电池温度检测功能
待机模式下的供电电流为25uA
无过压保护功能

应用领域

移动电话
PDA
MP3、MP4播放器
蓝牙耳机
蓝牙音箱
数码相机
电子词典
GPS
便携式设备
各种充电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.2V~5.5V
	最大充电电流	600mA
	充电饱和电压	4.2V

	属性	参数值
	电池类型	锂电池
	电池节数	1
	工作温度	-40℃~+85℃
	电池温度检测	支持
	静态电流(Iq)	25uA
