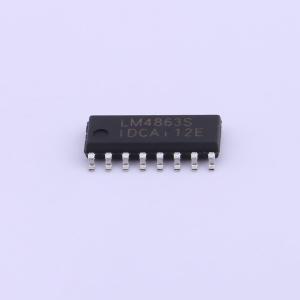

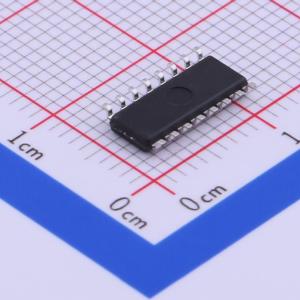

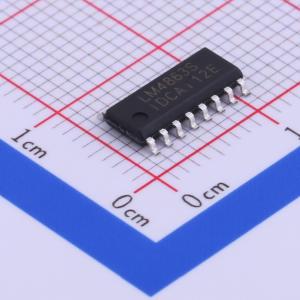

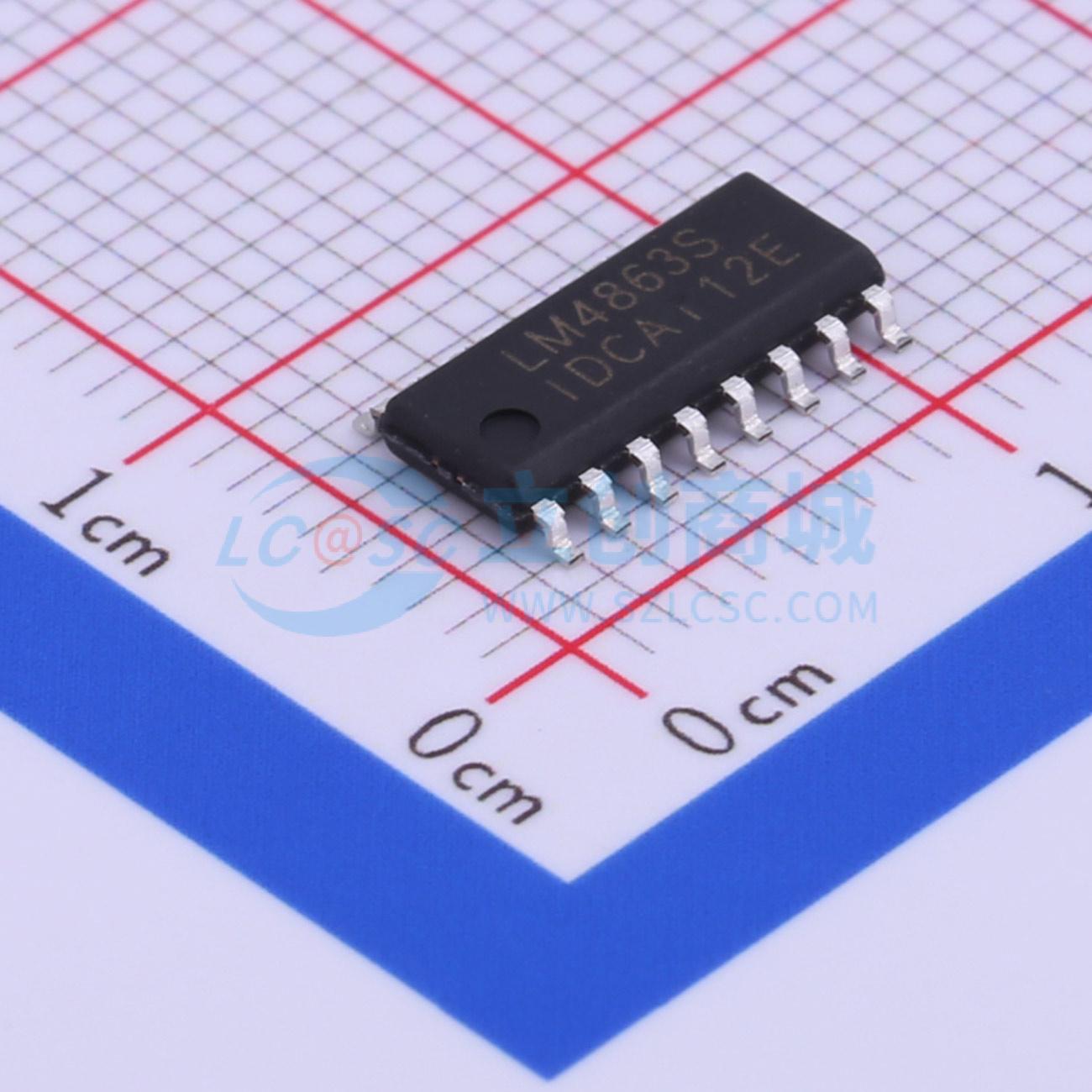

温馨提醒：图片仅供参考，商品以实物为准
LM4863
3W双通道立体声音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 工作电压(V) 2.2-5.5 输出通道数 20 最小负载(Ω) 2 最大输出功率(W) 4 主要应用领域 3
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- LM4863
- 商品编号
- C329460
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | - | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | - | |
| 工作电压 | 2.2V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 总谐波失真+噪声(THD+N) | 0.3% | |
| 静态电流(Iq) | 33mA | |
| 工作温度 | - | |
| 信噪比 | 98dB | |
| 电源纹波抑制比(PSRR) | 67dB |
商品概述
LM4863 是一双路音频功率放大器，它能够在5V 电源电压下给一个 4Ω负载提供 THD 小于10%、最大平均值为 3W 的输出功率。另外，在驱动立体声耳机时耳机输入引脚可以使放大器工作在单边模式。 LM4863 是为提供高保真音频输出而专门设计的，它仅仅需要少量的外围器件，为简化音频系统设计，LM4863 集双路桥式扬声器放大器和立体声耳机放大器与一体。LM4863 还有外部控制的关断模式，立体声耳机放大模式和热保护关闭模式，还有减少开机噪音功能。
商品特性
- 立体声耳机放大器模式
- 开机噪声抑制系统
- 增益稳定
- 热关闭保护模式
- 待机电流 33mA
- 掉电模式电流 190uA
- 宽工作电压范围 2.2V - 5.5V
- 在单端模式下，负载 32Ω，输出平均功率为 75mW 时，最大失真度为 0.5%
应用领域
- 手提电脑
- 台式电脑
- 多媒体监视器
- 便携式视频系统
