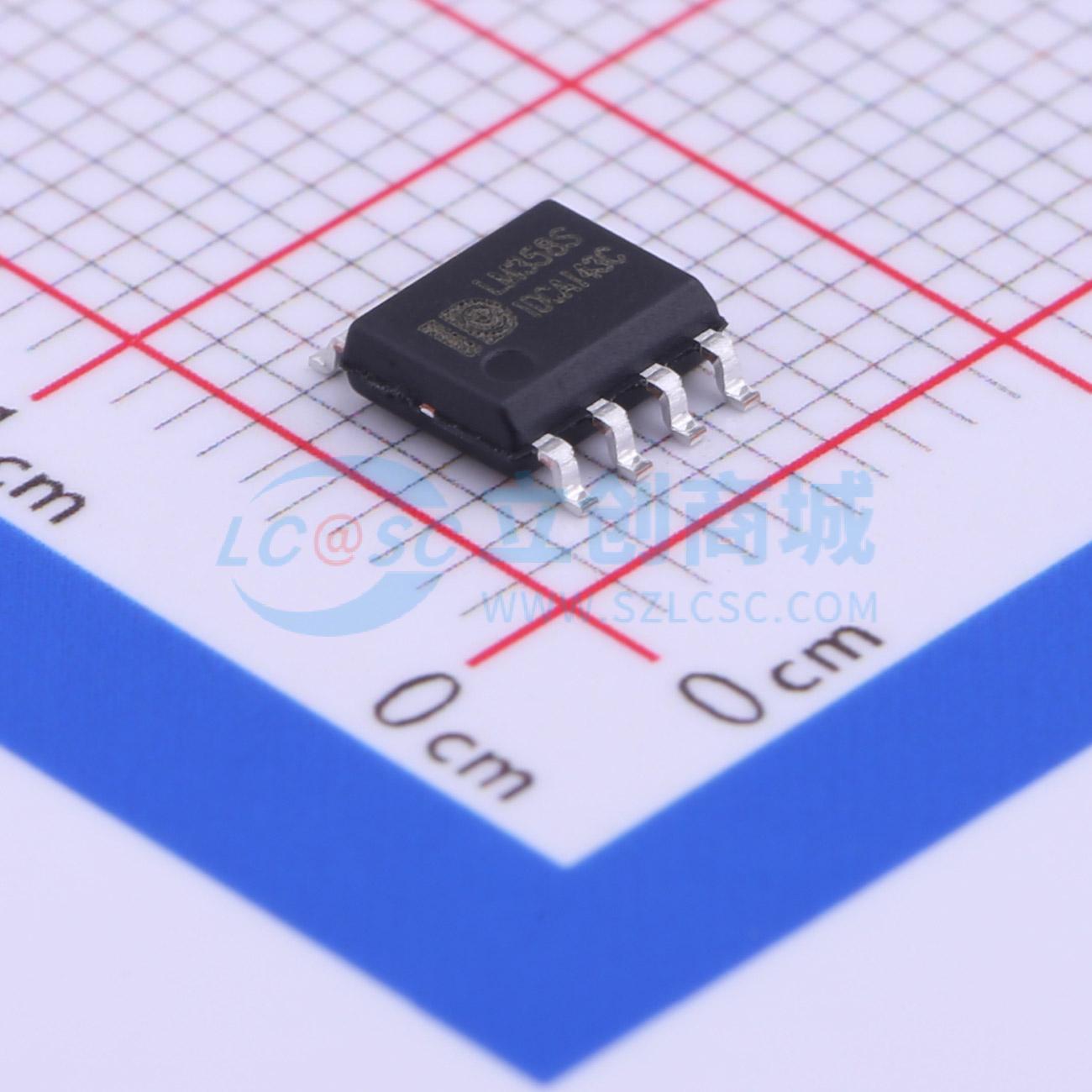

温馨提醒：图片仅供参考，商品以实物为准
LM358S
1MHz高压双极性双运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM358S内部包括有两个独立、高增益、内部频率补偿的双运算放大器，具有1MHz的高增益带宽积，压摆率为0.2V/μs，在5V供电时静态电流仅为1.18mA。该芯片能够在单电源与双电源应用中工作，它也能舒适地驱动大的容性负载。LM358S为SOP-8封装，是一款宽供电范围的高性能运算放大器，可在不牺牲电路板空间的情况下，满足各种电路应用。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- LM358S
- 商品编号
- C329454
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 200V/ms | |
| 输入偏置电流(Ib) | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 50nV/√Hz@1KHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee~Vcc) | -1.5V~15V |
商品概述
LM358S内部包括有两个独立、高增益、内部频率补偿的双运算放大器，具有1MHz的高增益带宽积，压摆率为0.2V/μs，在5V供电时静态电流仅为1.18mA。该芯片能够在单电源与双电源应用中工作，它也能舒适地驱动大的容性负载。LM358S为SOP-8封装，是一款宽供电范围的高性能运算放大器，可在不牺牲电路板空间的情况下，满足各种电路应用。
商品特性
- 内部频率补偿，直流电压增益高(85dB)
- 单位增益频带宽(1MHz)
- 低功耗电流(1.18mA)
- 低输入偏置电流(45nA)
- 宽电源输入(+3V~30V)
- 低输入失调电压和失调电流
- 共模输入电压范围宽
- 差模输入电压范围宽
- 稳定高电容负载
应用领域
- 充电器
- 电源适配器
- 传感器放大器
- 压电传感器放大器
- 医疗仪器
- 移动通信设备
- 音频放大器输出
- 便携式系统
- DC增益部件
