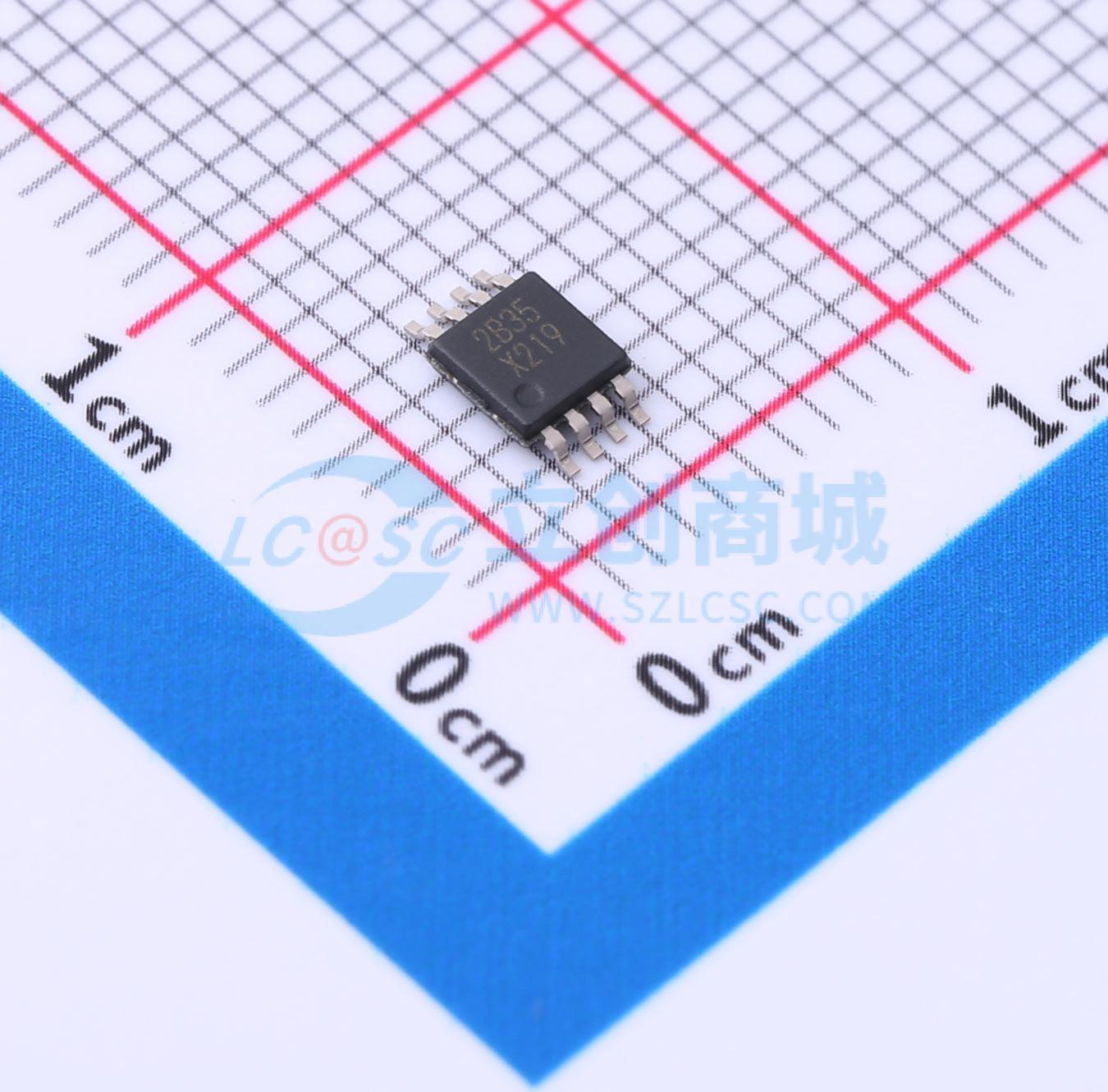

温馨提醒：图片仅供参考，商品以实物为准

TMUX6219DGKR

具有1.8V逻辑电平的TMUX6219 36V、低Ron、2:1(SPDT)开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双电源电压范围：±4.5V至±18V，单电源电压范围：4.5V至36V，低导通电阻：2.1Ω，低电荷注入：-10pC，大电流支持：330mA（最大值）(VSSOP)，440mA（最大值）(WSON)，-40°C至+125℃工作温度。
品牌名称: TI(德州仪器)
商品型号: TMUX6219DGKR
商品编号: C2876423
商品封装: VSSOP-8-0.65mm
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

TMUX6219是一款互补金属氧化物半导体 (CMOS) 开关，采用单通道 2:1 (SPDT) 配置。此器件在单电源（4.5V 至 36V）、双电源（±4.5V 至 ±18V）或非对称电源（例如 VDD=5V，VSS=-8V）供电时均能正常运行。TMUX6219 可在源极 (Sx) 和漏极 (D) 引脚上支持从 VSS 到 VDD 范围的双向模拟和数字信号。

可以通过控制 EN 引脚来启用或禁用 TMUX6219。当禁用时，两个信号路径开关都被关闭。当启用时，SEL 引脚可用于打开信号路径 1（S1 至 D）或信号路径 2（S2 至 D）。所有逻辑控制输入均支持 1.8V 到 VDD 的逻辑电平，因此，当器件在有效电源电压范围内运行时，可确保 TTL 和 CMOS 逻辑兼容性。失效防护逻辑电路允许先在控制引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。

TMUX6219 是精密开关和多路复用器系列器件。这些器件具有非常低的导通和关断泄漏电流以及较低的电荷注入，因此可用于高精度测量应用。

商品特性

双电源电压范围：±4.5V 至 ±18V
单电源电压范围：4.5V 至 36V
低导通电阻：2.1Ω
低电荷注入：-10pC
大电流支持：330mA（最大值）(VSSOP)
大电流支持：440mA（最大值）(WSON)
-40°C 至 +125°C 工作温度
兼容 1.8V 逻辑电平
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关

应用领域

工厂自动化和工业控制
可编程逻辑控制器 (PLC)
模拟输入模块
半导体测试
交流充电（桩）站
超声波扫描仪
患者监护和诊断
光纤网络
光学测试设备
远程无线电单元
有线网络
数据采集系统
燃气表
流量变送器

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	4.5V~36V；-18V~-4.5V
	导通电阻(Ron)	2.1Ω

	属性	参数值
	工作温度	-40℃~+125℃
	导通电容(Con)	148pF
	带宽	40MHz
	传播延迟(tpd)	700ps
