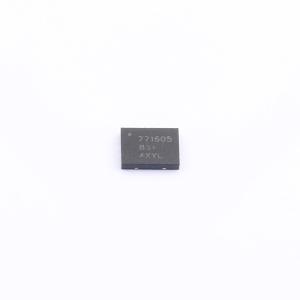

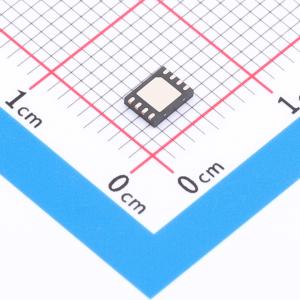

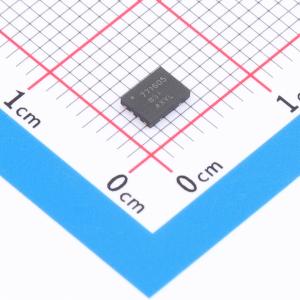

BQ771605DPJR
BQ7716xy 带外部延时电容的2系列至4系列锂离子电池过压保护
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ7716 用于 2 至 4 节锂离子电池且具有外部延迟电容的过压保护系列
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ771605DPJR
- 商品编号
- C2870579
- 商品封装
- WSON-8-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 3V~20V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 2~4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+110℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 1uA |
商品概述
BQ7716xy 器件系列为锂离子电池组系统提供过压监测和保护功能。每个电池单元都能独立监测过压状况。为便于生产线快速测试，BQ7716xy 器件提供了客户测试模式，可大幅缩短延迟时间。 在 BQ7716xy 器件中，一旦检测到任何一个电池单元出现过压状况，就会启动外部延迟定时器。延迟定时器计时结束后，输出将触发进入其有效状态（高电平或低电平，取决于配置）。外部延迟定时器功能还能检测 CD 引脚处的延迟电容是否开路或短路，在过压状况下同样会触发输出驱动器。
商品特性
- 2 节、3 节和 4 节串联电池过压保护
- 外部电容可编程延迟定时器
- 固定过压保护 (OVP) 阈值
- 高精度过压保护：±10 mV
- 低功耗 lCC≈1 μA（VCELL(ALL)<VPROTECT）
- 每个电池单元输入的漏电流低 <100 nA
- 小封装尺寸 8 引脚 WSON（3.00 mm×4.00 mm）
应用领域
- 电动工具
- UPS 电池备份
- 轻型电动车（电动自行车、电动滑板车、助力自行车）
