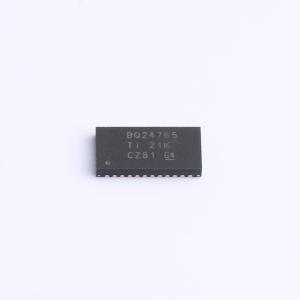

BQ24765RUVT

bq24765是一款高效同步电池充电器，集成两个30 mΩ NMOS功率MOSFET和一个输入电流比较器，适用于空间受限的多化学体系电池充电应用，可减少元件数量。输入电流、充电电流和充电电压数模转换器（DAC）可实现高精度调节，系统电源管理微控制器可通过SMBus轻松对其进行编程。bq24765的开关频率为700 kHz，可对2、3或4节串联锂离子电池进行充电，采用34引脚、3.50 mm x 7.00 mm VQFN封装。 bq24765具备动态电源管理（DPM）和输入功率限制功能。当达到输入功率限制时，这些功能会降低电池充电电流，避免在同时为负载和电池充电器供电时使交流适配器过载。高精度电流检测放大器可精确测量交流适配器的输入电流，实现对整个系统功率的监测。如果适配器电流超过预设的低功率阈值，会向主机发送信号，使系统根据适配器的可用功率优化其功率性能。集成比较器可通过电流检测放大器监测输入电流，并在输入电流超过可编程阈值限制时发出指示。bq24765具备热调节环路，当结温（Tj）达到限制值时会降低电池充电电流，此功能可防止在大电流充电时内部功率场效应管过热。

• 集成功率MOSFET（NMOS-NMOS），同步降压转换器效率>95%
• 700 kHz频率允许使用更小的电感器（5 mm × 5 mm）
• 具备热调节环路以确保安全，结温限制Tj = 120°C
• 自适应驱动器死区时间，最大有效占空比达99.5%
• 高精度电压和电流调节：充电电压精度±0.5%，充电电流精度±3%，适配器电流精度±3%，输入电流检测放大器精度±2%
• 集成度高：集成功率MOSFET、输入电流比较器和内部软启动功能
• 安全性好：具备热调节环路和热关断功能、动态电源管理（DPM）、功率场效应管过流保护
• 7 V - 24 V交/直流适配器工作范围
• 简化的SMBus控制：充电电压DAC（1.024 V - 19.2 V）、充电电流DAC（128 mA - 8.064 A）、适配器电流限制DPM DAC（256 mA - 11.008 A）
• 状态和监测输出：具备可调节电压阈值的交/直流适配器存在检测、带可调节阈值和迟滞功能的输入电流比较器、用于测量输入源电流的电流检测放大器
• 可对任何化学体系电池充电：锂离子、磷酸铁锂、镍镉、镍氢、铅酸电池（2、3和4节锂离子电池）
• 充电使能引脚（CE）
• 符合能源之星低静态电流要求：移除适配器时电池电流为10 μA/2，连接适配器且充电禁用时输入DCINA电流<1 mA

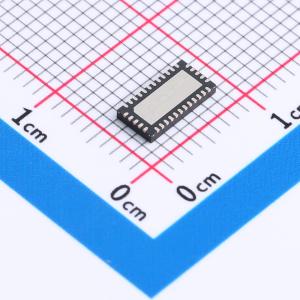

• 34引脚、3.50 mm × 7.00 mm QFN封装

• 笔记本电脑和超移动计算机
• 便携式数据采集终端
• 便携式打印机
• 医疗诊断设备
• 电池仓充电器
• 备用电池系统
