温馨提醒：图片仅供参考，商品以实物为准

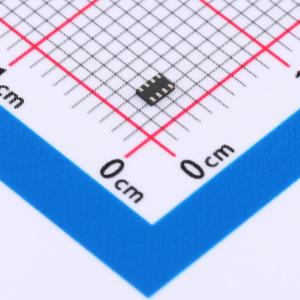

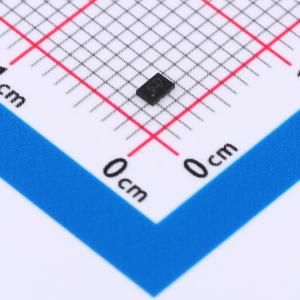

TPD4S1394DQLR
TPD4S1394DQLR
- 描述
- TPD4S1394 具有带电插入检测电路的 Firewire ESD 钳位
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD4S1394DQLR
- 商品编号
- C2867395
- 商品封装
- X2-SON-8(0.8x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) |
| 属性 | 参数值 | |
|---|---|---|
| 类型 | ESD |
商品概述
TPD4S1394为IEEE 1394端口提供可靠的系统级ESD保护方案，同时为连接低压、对ESD敏感核心芯片组的高速线路提供热插拔检测机制。该器件可保护和监测最多两对差分输入对。优化的线路电容可保护传输速率超过1.6 GHz的数据线，且不会降低信号完整性。TPD4S1394内置热插拔检测电路，当输入数据线出现异常电压电平时，输出状态会改变。FWPWR_EN信号控制外部FireWire端口电源开关。在热插拔事件期间，如果D+或D-引脚存在悬空接地或高电平信号，内部比较器会检测到变化并将FWPWR_EN信号拉低。当FWPWR_EN被拉低后，内部延迟机制会阻止其被拉高，无论比较器输入如何变化。此外，TPD4S1394对四个输入引脚D1+、D1-、D2+、D2-进行ESD保护。TPD4S1394符合IEC61000-4-2（Level 4）ESD保护标准和±15 kV HBM ESD保护标准，器件工作环境空气温度范围为-40℃ 至 85℃。VCC端需要一个0.1μF的去耦电容。如需了解所有可用封装，请参见数据手册末尾的可订购增编。
商品特性
- 支持IEEE 1394热插拔检测
- ESD保护性能超出IEC61000-4-2（Level 4）标准
- ±15 kV人体模型（HBM）ESD防护
- ±6 kV IEC 61000-4-2接触放电防护
- 为高速差分线路提供四通道匹配ESD钳位
- 直通式单列引脚映射简化电路板布局
- 提供8引脚X2SON（DQL）封装
应用领域
- Firewire接口
