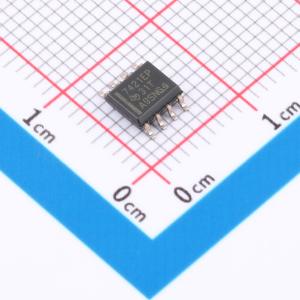

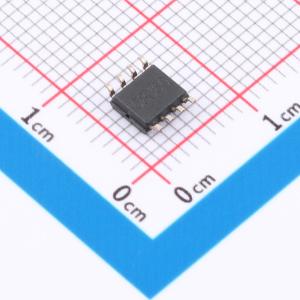

ISO7421MDREP
ISO7421MDREP
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISO7421-EP 低功耗双通道数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7421MDREP
- 商品编号
- C2867064
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 50kV/us | |
| 工作温度 | -55℃~+136℃ |
商品概述
ISO7421-EP 器件可提供符合UL 标准的长达1 分钟且高达 2500 V_RMS 的电流隔离。ISO7421-EP 器件有两个隔离通道。每个隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO₂) 绝缘隔栅分离开来。与隔离式电源一起使用时，此器件可防止数据总线或者其他电路上的噪声电流进入本地接地端并干扰或损坏敏感电路。 此器件具有晶体管 - 晶体管逻辑电路(TTL) 输入阈值，并且需要两个电源电压，3.3 或5V，或者任意组合。当由一个3.3V 电源供电时，所有输入均为5V 耐压。 ISO7421-EP 器件的额定信号传输速率高达1Mbps。由于其响应时间短，在大多数情况下，此器件还将发送脉宽更短的数据。如果需要，设计人员应添加外部滤波来去除输入脉冲持续时间 <20ns 的寄生信号。
商品特性
- 最高信号传输速率：1Mbps
- 低功耗，每通道 I_CC 典型值（3.3V 工作电压）：1.5mA
- 低传播延迟 - 9ns 典型值
- 低偏移 - 300ps 典型值
- 宽 T_A 温度范围： -55°C 至 136°C
- 50kV/μs 瞬态抗扰度，典型值
- 在额定电压上超过25 年的隔离装置完好性
- 可由3.3V 和5V 电源及逻辑电平供电
- 3.3V 和5V 电平转换
- 窄体小尺寸集成电路(SOIC)-8 封装
- 符合DIN V VDE V 0884-10 和DIN EN 61010-1 标准的 4242 V_PK 隔离
- 符合UL 1577 标准且长达1 分钟的 2500 V RMS 隔离
- CSA 组件接受通知5A，IEC 60950-1 和IEC 61010-1 标准
- 通过GB4943.1-2011 CQC 认证
应用领域
- 工业现场总线
- Profibus 现场总线
- Modbus 协议
- DeviceNet 数据总线
- 伺服控制接口
- 电机控制
- 电源
- 电池组
