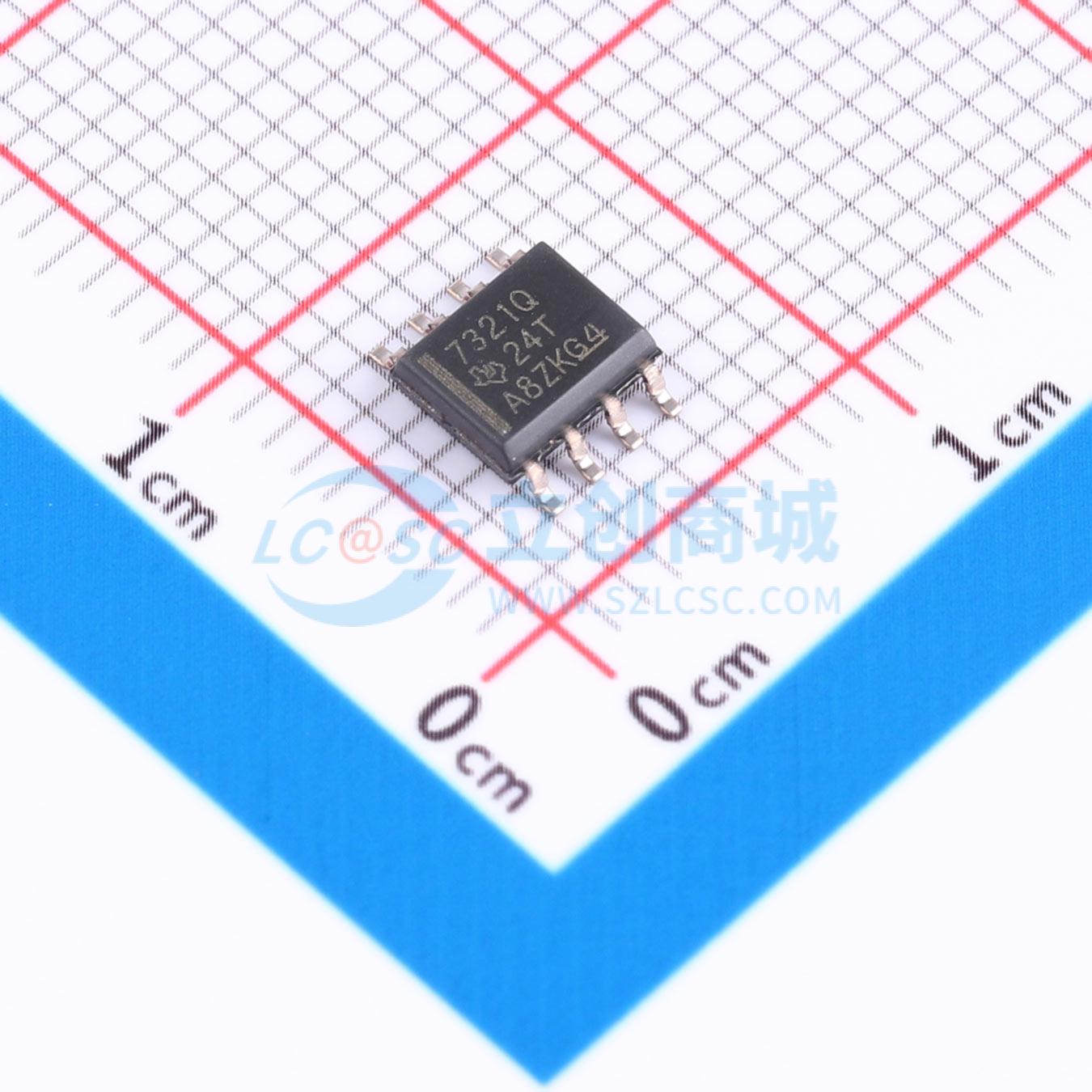

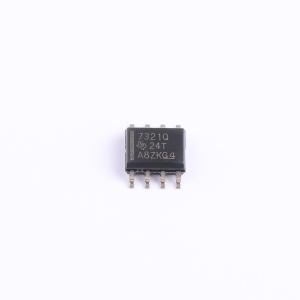

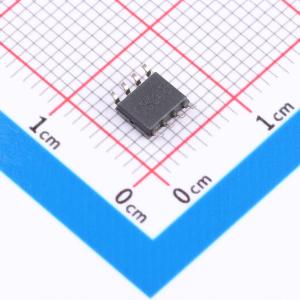

ISO7321CQDQ1
ISO7321CQDQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISO7321-Q1 汽车类低功耗、双通道、1/1、25Mbps 数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7321CQDQ1
- 商品编号
- C2868607
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 最大数据速率 | 25Mbps | |
| 隔离电压(Vrms) | 3000 | |
| 温度范围 | -40℃~+125℃ |
商品概述
ISO732x-Q1 系列器件可提供符合UL 1577 标准的长达1 分钟且高达 3000 VRMS 的电流隔离，以及符合VDE V 0884-10 标准的 4242 VPK 隔离。这些器件具有两个隔离通道，其逻辑输入和输出缓冲器由二氧化硅(SiO₂) 绝缘隔栅分离开来。 ISO7320-Q1 的两个通道方向相同，而ISO7321-Q1 的两个通道方向相反。如果出现输入功率或信号损失，默认输出低电平（器件的订购部件号带有后缀 F）或高电平（器件的订购部件号不带后缀 F）。与隔离式电源一起使用时，这些器件有助于防止数据总线或者其他电路上的噪声电流进入本地接地或对敏感电路造成干扰或损坏。ISO734x-Q1 系列器件已针对恶劣工业环境集成了噪声滤波器。在此类环境下，器件的输入引脚上可能会出现短噪声脉冲。ISO732x-Q1 系列器件具有晶体管 - 晶体管逻辑电路(TTL) 输入阈值，工作电压范围为3V 到5.5V。 凭借创新的芯片设计和布线技术，ISO732x-Q1 系列器件的电磁兼容性得到了显著增强，可确保提供系统级ESD、EFT 和浪涌保护并符合辐射标准。
商品特性
- 符合汽车应用要求，具有符合AEC - Q100 的下列结果：
- 器件温度1 级： -40°C 至 +125°C 的环境运行温度范围
- 器件人体模型(HBM) 分类等级3A
- 器件充电器件模型(CDM) 分类等级C6
- 信号传输速率：25Mbps输入时使用集成噪声滤波器，默认输出高电平和低电平选项
- ISO7320 - Q1：1.2mA（5V 电源），0.9mA（3.3V 电源）
- ISO7321 - Q1：1.7mA（5V 电源），1.2mA（3.3V 电源）
- 低传播延迟：典型值33ns（5V 电源）
- 3.3V 和5V 电平转换
- 优异的电磁兼容性(EMC)
- 系统级静电放电(ESD)、瞬态放电(EFT) 以及抗浪涌保护
- 低辐射
- 隔离隔栅寿命： >25 年
- 由3.3V 和5V 电源供电
- 窄体小尺寸集成电路(SOIC) - 8 封装
- 安全及管理批准:
- 符合DIN V VDE V 0884 - 10 和DIN EN 61010 - 1 标准的 4242 VPK 隔离中的4242 VPK 部分
- 符合UL 1577 标准且长达1 分钟的3000 VRMS 隔离
- CSA 组件接受通知5A，IEC 60950 - 1、IEC 60601 - 1 和IEC 61010 - 1 标准中CSA 组件接受列表项的“（审批正在审理中）”
- 已通过符合GB4943.1 - 2011 的CQC 认证
应用领域
- 工业用FieldBus
- ProfiBus
- ModBus
- DeviceNet数据总线
- 伺服控制接口
- 电机控制
- 电源电池组
