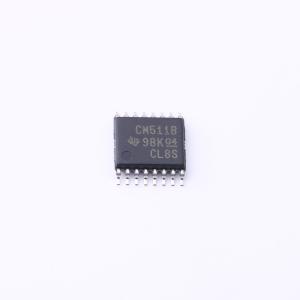

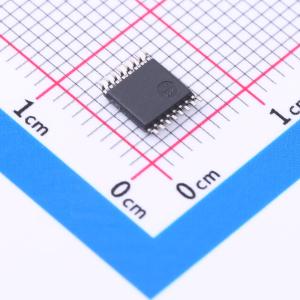

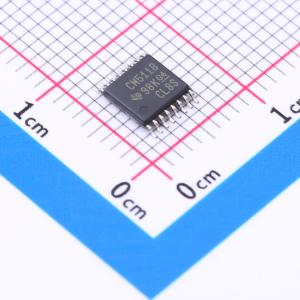

温馨提醒：图片仅供参考，商品以实物为准
CD4511BPW
CMOS BCD到七段锁存器/解码器/驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CMOS BCD 转 7 段 LED 锁存解码驱动器 16-TSSOP -55 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4511BPW
- 商品编号
- C2861394
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | 解码器 | |
| 工作电压 | 3V~18V | |
| 拉电流(IOH) | 25mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+125℃ | |
| 传播延迟(tpd) | 150ns@15V,50pF | |
| 静态电流(Iq) | 5uA |
商品概述
CD4511B 型号是采用CMOS逻辑和单片结构上的n-p-n双极型晶体管输出器件构建的BCD到七段锁存解码驱动器。这些器件结合了RCA CMOS的低静态功耗和高噪声抗扰特性，以及能够提供高达25mA电流的n-p-n双极型输出晶体管。这一能力使得CD4511B型号可以直接驱动LED及其他显示器。
提供了灯测试（LT）、消隐（BL）和锁存使能或选通输入，分别用于测试显示、关闭或调制其亮度，以及存储或选通BCD代码。当使用外部多路复用电路时，可以显示多个不同的信号。
CD4511B型号提供有16引脚密封双列直插陶瓷封装（F3A后缀）、16引脚双列直插塑料封装（E后缀）、16引脚小外形封装（NSR后缀）和16引脚薄缩小外形封装（PW和PWR后缀）。
这些器件与MC14511型号类似。
应用领域
- 驱动共阴极LED显示器
- 使用共阴极LED显示器进行多路复用
- 驱动白炽显示器
- 驱动低压荧光显示器
