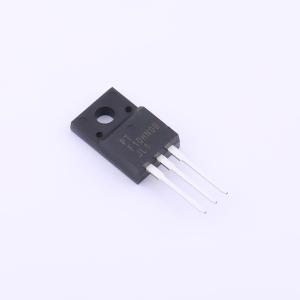

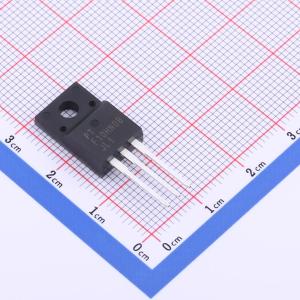

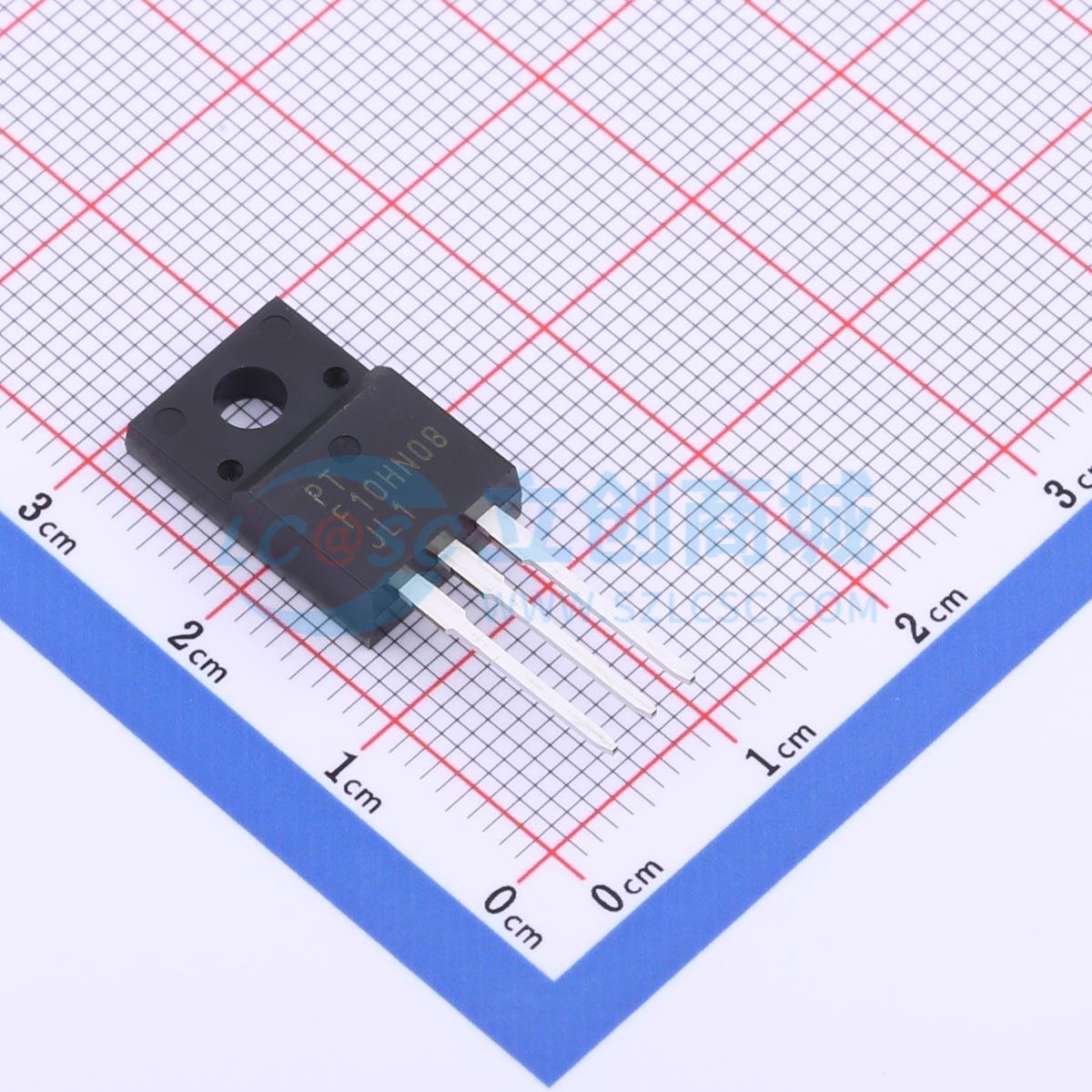

PTF10HN08
N沟道 耐压:80V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：80V/100A，RDS(ON)=6.5mΩ (typ.)@ VGS=10V。 提供无铅和环保器件。 低导通电阻，以最小化传导损耗。 高雪崩电流。 100%经过雪崩测试。应用：电源。 DC-DC转换器
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PTF10HN08
- 商品编号
- C2843734
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 8.5mΩ@10V | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 76nC@10V | |
| 输入电容(Ciss) | 3.175nF | |
| 反向传输电容(Crss) | 268pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品概述
第三代功率 MOSFET 为设计师提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 TO - 220AB 封装在功率耗散水平约达 50 W 的商业 - 工业应用中普遍受到青睐。TO - 220AB 的低热阻和低封装成本使其在整个行业中得到广泛认可。
商品特性
- 80V/100A
- RDS(ON)=6.5mΩ(典型值)@ VGS=10V
- 提供无铅环保器件
- 低导通电阻,以最小化传导损耗
- 高雪崩电流
- 100%经过雪崩测试
应用领域
- 电源
- DC-DC转换器
- 不间断电源(UPS)
- 电池管理
