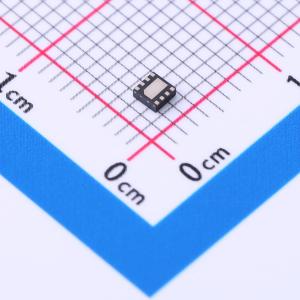

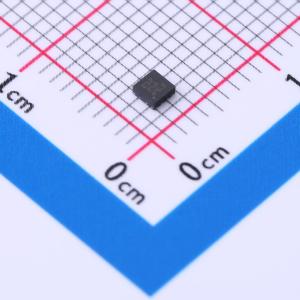

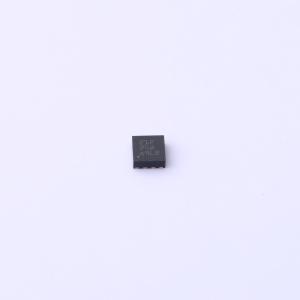

DRV8212DSGR

具有PWM、PH/EN以及半桥控制接口和低功耗睡眠模式的H桥电机驱动器

描述: DRV8212 具有自动睡眠模式的 12V、4A H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8212DSGR
商品编号: C2843766
商品封装: WSON-8(2x2)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

DRV8212 是一款集成电机驱动器，具有四个 N 通道功率 FET、电荷泵稳压器和保护电路。三倍电荷泵架构可使器件在低至 1.65V 的电压下工作，以适应 1.8V 电源轨和电池电量不足的情况。电荷泵集成了所有电容器，以减小 PCB 上电机驱动器的整体解决方案尺寸，并实现 100% 占空比运行。DRV8212 支持多种控制接口模式，包括:PWM（IN1/IN2）、相位/使能（PH/EN）、独立半桥和并联半桥。每个接口都支持低功耗睡眠模式，通过关断大部分内部电路实现超低静态电流消耗。该器件能够提供高达 4A 的峰值输出电流。该器件由1.65V 至 11V 的电源电压供电运行。该驱动器提供内部保护功能，包括电源欠压锁定（UVLO）、输出过流（OCP）和器件过热（TSD）。DRV8212 是一系列器件的一部分，这些器件采用引脚对引脚可扩展 RDS(on) 和电源电压选项，以支持各种负载和电源轨，且几乎不需要设计变更。

商品特性

N 沟道 H 桥电机驱动器
MOSFET 导通电阻:HS + LS 280mΩ
可驱动一个双向有刷直流电机
可驱动两个单向有刷直流电机
可驱动一个单线圈或双线圈闭锁继电器
可驱动推挽式和双稳态螺线管
可驱动其他电阻、电感或 LED 负载
1.65V 至 11V 工作电源电压范围
高输出电流能力:全桥4A峰值；半桥每个输出4A峰值；并联半桥8A峰值
多个接口可实现灵活性并减少 GPIO
标准脉宽调制 (PWM) 接口（IN1/IN2）
支持 1.8V、3.3V 和 5V 逻辑输入
超低功耗休眠模式，在 VM = 5 V、VCC = 3.3 V、TJ = 25 ℃ 条件下电流为 34.5nA
定时自动睡眠模式以减少 GPIO
内置欠压锁定（UVLO）保护
内置过流保护（OCP）
内置热关断（TSD）保护

应用领域

有刷直流电机、螺线管和继电器驱动
水表、煤气表和电表
IP 网络摄像机红外截止滤光器
可视门铃
机器视觉摄像机
电子智能锁
电动玩具和机器人玩具
血压监护仪
输液泵
电动牙刷
美容美发

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-
	峰值电流	4A
	工作电压	1.65V~5.5V

	属性	参数值
	接口类型	-
	导通电阻	280mΩ
	静态电流(Iq)	82nA
	工作温度	-40℃~+125℃
	功能特性	主动制动功能；交错导通保护；电流采样/调节功能
