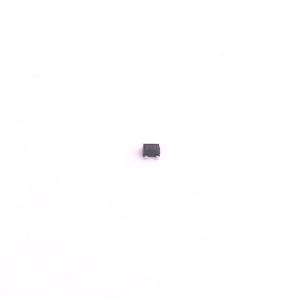

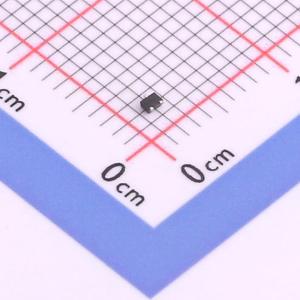

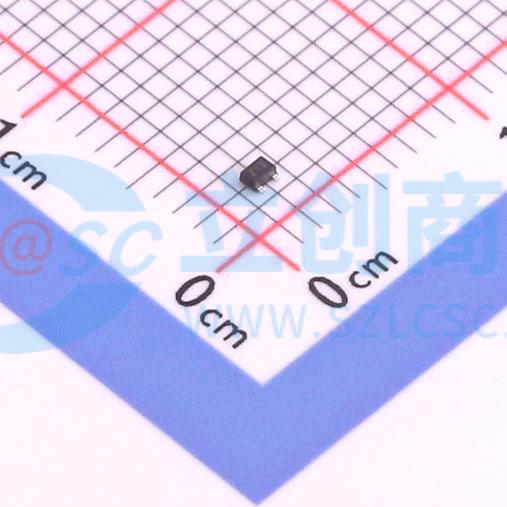

温馨提醒：图片仅供参考，商品以实物为准
ESD5V3U2U03FH6327XTSA1
单向ESD 5.3V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：ESD / 瞬态保护高速数据线，超过 IEC61000-4-2 (ESD)：±20 kV（空气/接触），IEC61000-4-4 (EFT)：±50 A（5/50 ns），IEC61000-4-5 (浪涌)：±3 A（8/20 s）。 最大工作电压：VRWM 5.3 V。 极低电容：低至 0.4 pF。应用：ESD / 瞬态保护高速接口：HDMI、USB 2.0/USB 3.0、DisplayPort、DVI、移动 HDMI 链路、MDDI、MIP1、10/100/1000 以太网、Firewire、S-ATA 等
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- ESD5V3U2U03FH6327XTSA1
- 商品编号
- C2843746
- 商品封装
- TSFP-3
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 双路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品特性
- 高速数据线的ESD/瞬态保护，符合IEC61000-4-2（ESD）标准：±20 kV（空气/接触）
- 符合IEC61000-4-4（EFT）标准：±50 A（5/50 ns）
- 符合IEC61000-4-5（浪涌）标准：±3 A（8/20 μs）
- 最大工作电压：VRWM 5.3 V
- 极低电容：低至0.4 pF
- 极低反向电流：典型值IR < 1 nA
- 无铅封装（符合RoHS标准）和无卤封装
应用领域
- 高速接口的ESD/瞬态保护：
- HDMI、USB 2.0/USB 3.0、DisplayPort、DVI
- 移动HDMI链路、MDDI、MIPI
- 10/100/1000以太网、Firewire、S-ATA等
