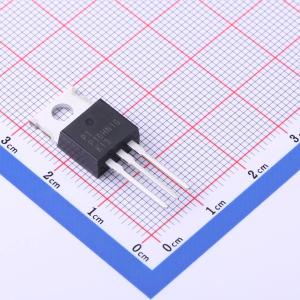

PTP10HN10
N沟道,电流:100A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PTP10HN10
- 商品编号
- C2843735
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 1.93克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 8.8mΩ@10V | |
| 耗散功率(Pd) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 103nC@10V | |
| 输入电容(Ciss) | 3.26nF | |
| 反向传输电容(Crss) | 301pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 |
商品概述
第三代功率MOSFET为设计师提供了快速开关、坚固的器件设计、低导通电阻和高性价比的最佳组合。 4引脚DIP封装是一种低成本的机器可插入式封装样式，可在标准0.1英寸引脚间距上进行多种组合堆叠。双漏极可作为与安装面的热连接，功率耗散高达1 W。
商品特性
- 100V/100A
- RDS(ON)=7.1mΩ(典型值)@ VGS=10V
- 提供无铅和环保器件
- 低导通电阻,以最小化传导损耗
- 高雪崩电流
- 经过100%雪崩测试
应用领域
-电源-DC-DC转换器-不间断电源(UPS)-电池管理系统
