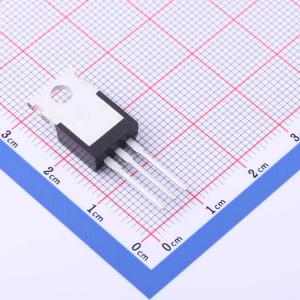

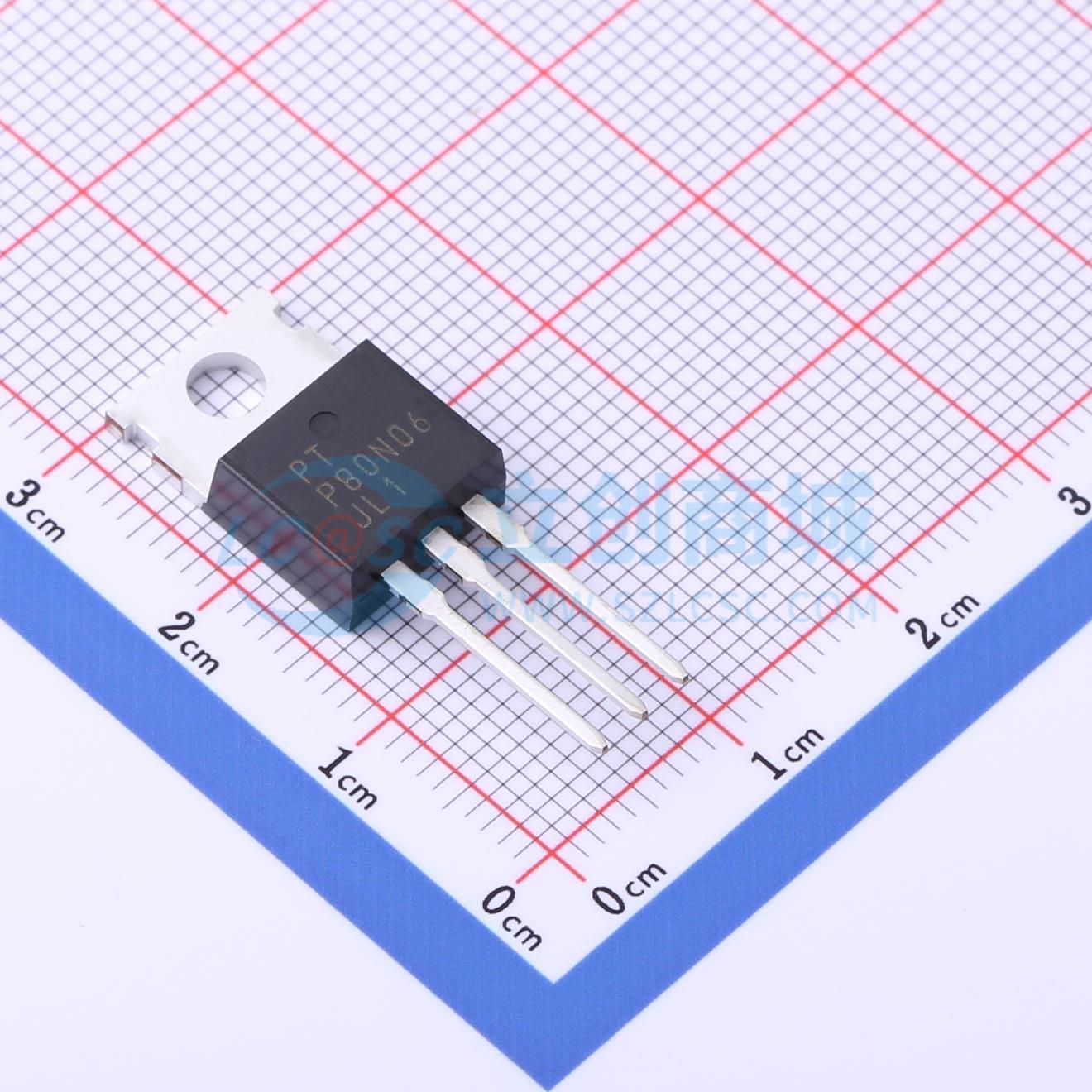

PTP80N06
耐压:60V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：60V/80A。 RDS(ON)=7.3mΩ @ VGS=10V。 无铅和环保器件。 低导通电阻，以最小化传导损耗。 高雪崩电流。 100% 雪崩测试。应用：电源。 DC-DC 转换器
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PTP80N06
- 商品编号
- C2843740
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 8mΩ@10V | |
| 耗散功率(Pd) | 125W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 91nC@10V | |
| 输入电容(Ciss) | 3.97nF@25V | |
| 反向传输电容(Crss) | 257pF@25V | |
| 工作温度 | -55℃~+175℃ |
商品概述
这些微型表面贴装MOSFET采用高单元密度沟槽工艺，以实现低导通电阻rDS(on)，并确保最小的功率损耗和散热。典型应用包括DC-DC转换器以及便携式和电池供电产品（如计算机、打印机、PCMCIA卡、移动电话和无绳电话）的电源管理。
商品特性
- 低导通电阻rDS(on)可提高效率并延长电池寿命
- 低热阻铜引线框架SOP-8封装节省电路板空间
- 开关速度快
- 高性能沟槽技术
应用领域
- DC-DC转换器
- 便携式和电池供电产品的电源管理
- 计算机
- 打印机
- PCMCIA卡
- 移动电话和无绳电话
