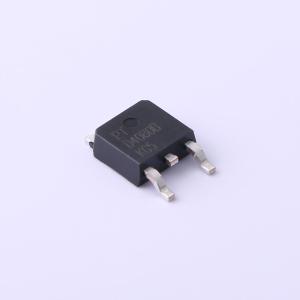

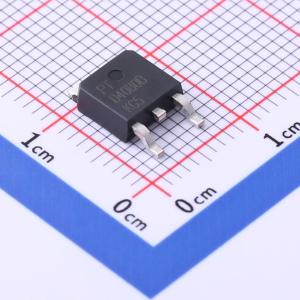

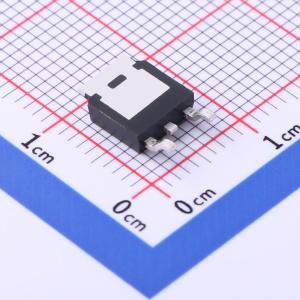

PTD4080B
N沟道 耐压:40V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(on)（典型值5.5mΩ）@VGS = 10V。 改善的dv/dt能力。 高耐用性。 100%雪崩测试。 最大结温范围(150℃)
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PTD4080B
- 商品编号
- C2843744
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.456克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 47W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 37nC@10V | |
| 输入电容(Ciss) | 2.4nF | |
| 反向传输电容(Crss) | 165pF | |
| 工作温度 | -50℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 192pF |
商品概述
BPM0405CG采用先进的沟槽技术，可提供出色的RDS(ON)和低栅极电荷。互补MOSFET可用于多种应用。
商品特性
- N沟道
- VDS = 40 V，ID = 8 A
- 在VGS = 10 V时，RDS(ON) < 19 mΩ
- 在VGS = 4.5 V时，RDS(ON) < 29 mΩ
- P沟道
- VDS = -40 V，ID = -7 A
- 在VGS = -10 V时，RDS(ON) < 35 mΩ
- 在VGS = -4.5 V时，RDS(ON) < 45 mΩ
- 高功率和电流处理能力
应用领域
- H桥
- 逆变器
