温馨提醒：图片仅供参考，商品以实物为准

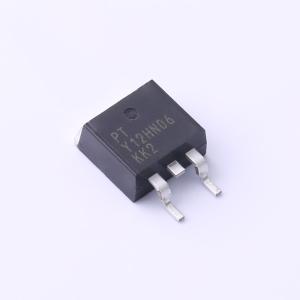

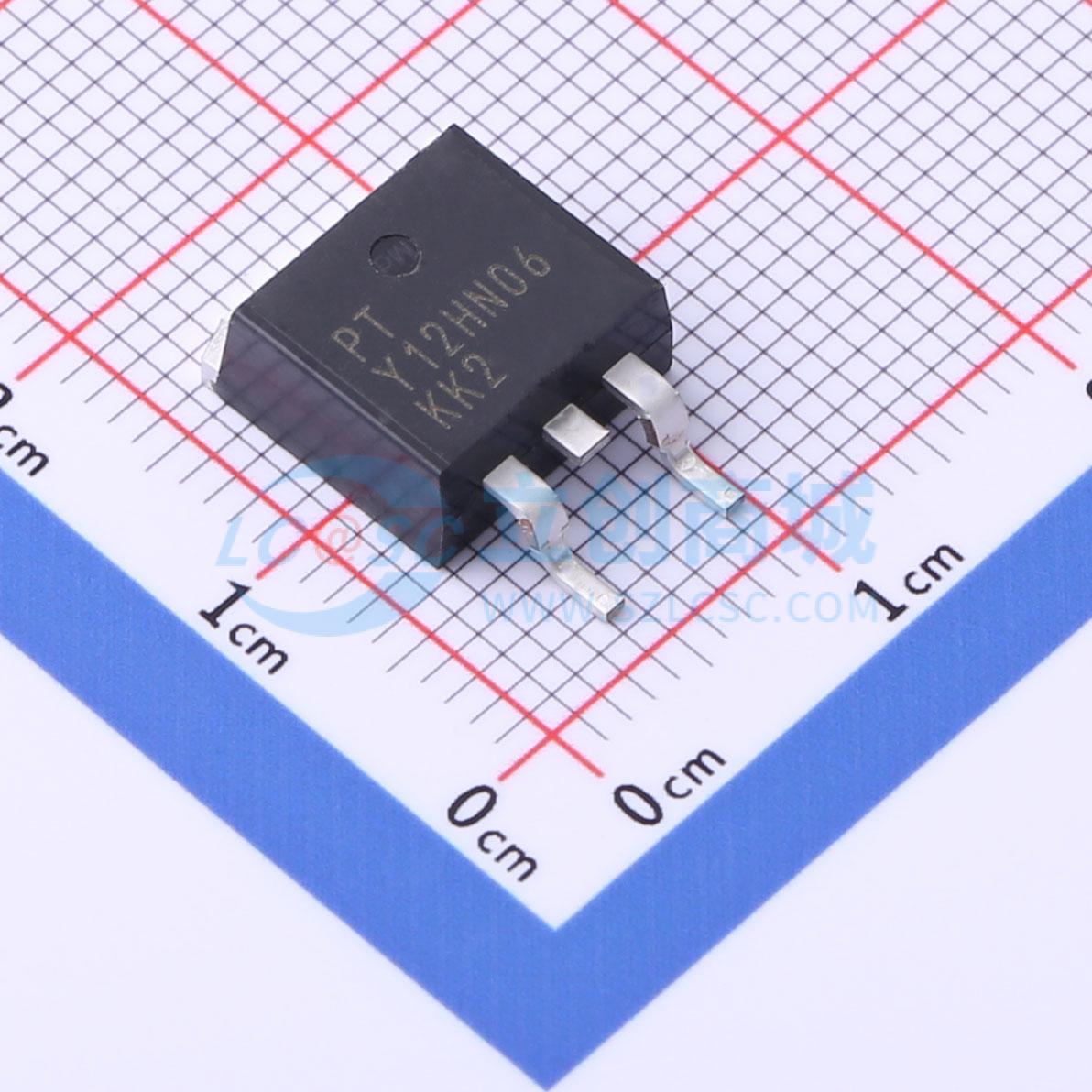

PTY12HN06
耐压:60V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：60V/120A。 RDS(ON)=4.2mΩ(typ.)@VGS=10V。 无铅和环保器件。 低导通电阻，以最小化传导损耗。 高雪崩电流。 100%雪崩测试。应用：电源。 DC-DC转换器
- 品牌名称
- PUOLOP(迪浦)
- 商品型号
- PTY12HN06
- 商品编号
- C2843743
- 商品封装
- TO-263-3
- 包装方式
- 管装
- 商品毛重
- 1.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 5.6mΩ@10V | |
| 耗散功率(Pd) | 188W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 76nC@10V | |
| 输入电容(Ciss) | 3.13nF | |
| 反向传输电容(Crss) | 304pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 521pF |
商品特性
- -30V/-8A
- 当VGS = -10V时，RDS(ON) = 21.6mΩ（典型值）
- 当VGS = -4.5V时，RDS(ON) = 42mΩ（典型值）
- 经过100%雪崩测试
- 可靠且坚固
- 提供无卤环保器件（符合RoHS标准）
应用领域
- DC/DC电源管理
- 开关应用
- 电池保护
