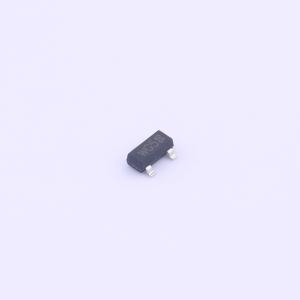

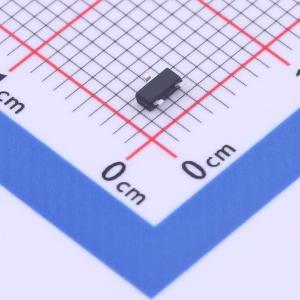

温馨提醒：图片仅供参考，商品以实物为准
ESD5V0S2BT-MS
双向ESD 5V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WG5
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD5V0S2BT-MS
- 商品编号
- C2836359
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V；15V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1mA | |
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 50pF |
商品特性
- 150瓦峰值脉冲功率（脉冲持续时间tp = 8/20微秒）
- 高速数据线瞬态保护，符合IEC 61000 - 4 - 2（ESD）标准，±15千伏（空气放电）、±8千伏（接触放电）；符合IEC 61000 - 4 - 4（EFT）标准，40安（5/50纳秒）
- 工作电压：5伏
- 保护两条双向线路
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 笔记本电脑、台式机、服务器和显卡
- USB电源和数据线保护
- 显示器和平板显示器
- I²C总线保护
- 便携式仪器
- 机顶盒
