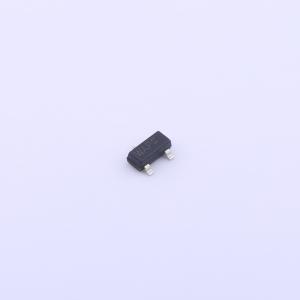

温馨提醒：图片仅供参考，商品以实物为准
ESD3V3U1UT-MS
双向ESD 3.3V截止 峰值浪涌电流：5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WAP
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD3V3U1UT-MS
- 商品编号
- C2836360
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 4V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 40pF |
商品特性
- 80W 峰值脉冲功率（tp = 8/20μs）
- 高速数据线瞬态保护，符合 IEC 61000 - 4 - 2（ESD）±30kV（空气）、±30kV（接触），IEC 61000 - 4 - 4（EFT）40A（5/50ns）
- 工作电压：3V、5V、12V、15V、24V
- 保护两条双向线路
- 低工作电压和钳位电压
- 固态硅雪崩技术
应用领域
- 笔记本电脑、台式机、服务器和视频图形卡
- USB 电源和数据线保护
- 显示器和平板显示器
- I²C 总线保护
- 便携式仪器
- 机顶盒
