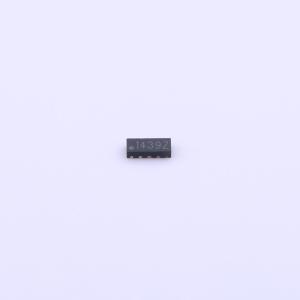

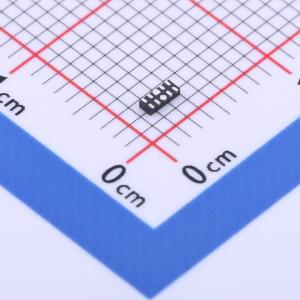

温馨提醒：图片仅供参考，商品以实物为准
AZ1143-04F-MS
ESD 3.3V截止 峰值浪涌电流：5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：150瓦峰值脉冲功率（tp = 8/20μs）。 高速数据线瞬态保护，符合IEC 61000-4-2（ESD）±25kV（空气），±25kV（接触），IEC 61000-4-4（EFT）40A（5/50ns）。 工作电压：3.3V。 保护两条或四条I/O线。 超低电容：0.3pF（I/O通道间典型值）。 低工作和钳位电压。应用：高清多媒体接口（HDMI）。 USB 1.1/2.0/3.0/OTG
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AZ1143-04F-MS
- 商品编号
- C2836376
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压(VBR) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品特性
- 150瓦峰值脉冲功率（脉冲宽度tp = 8/20微秒）
- 依据IEC 61000 - 4 - 2（静电放电ESD）标准，为高速数据线提供瞬态保护，空气放电±25kV，接触放电±25kV；依据IEC 61000 - 4 - 4（电快速瞬变脉冲群EFT）标准，可承受40A（5/50纳秒）
- 工作电压：3.3V
- 保护两条或四条输入/输出（I/O）线
- 超低电容：0.3皮法（输入/输出通道间典型值）
- 低工作电压和钳位电压
- 采用固态硅雪崩技术
应用领域
- 高清多媒体接口（HDMI）
- USB 1.1/2.0/3.0/OTG
- IEEE 1394火线端口
- 投影电视监视器和平板显示器
- 笔记本电脑
