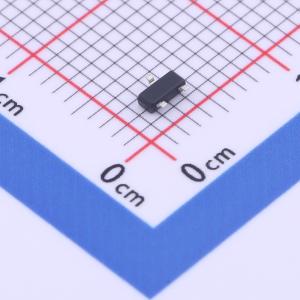

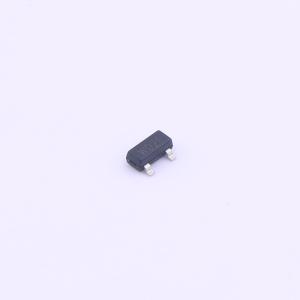

温馨提醒：图片仅供参考，商品以实物为准
ESD5302F-MS
ESD 5V截止 峰值浪涌电流：4A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- W02F
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- ESD5302F-MS
- 商品编号
- C2836381
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8V | |
| 反向电流(Ir) | 1nA | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF |
商品特性
- 隔离电压：最大5V
- 依据IEC61000-4-2（静电放电）标准为每条线路提供瞬态保护：±20kV（接触和空气放电）；依据IEC61000-4-4（电快速瞬变脉冲群）标准：40A（5/50ns）
- 依据IEC61000-4-5（浪涌）标准：4A（8/20μs）
- 超低电容：典型值CJ = 0.4pF
- 超低漏电流：典型值|R| < 1nA
- 低钳位电压：在ΓlPP = 16A（传输线脉冲）时，Vcl = 20V
- 固态硅技术
应用领域
- USB 2.0和USB 3.0
- HDMI 1.3和HDMI 1.4
- SATA和eSATA
- DVI、IEEE 1394
- PCI Express
- 便携式电子设备、笔记本电脑
