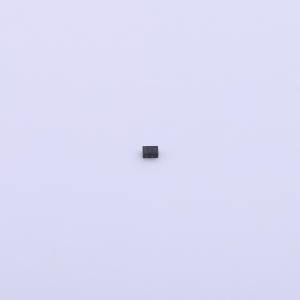

温馨提醒：图片仅供参考，商品以实物为准
AZ5123-01F-MS
静电放电（ESD）、瞬态电压抑制器（TVS）、晶闸管浪涌抑制器（TSS）、金属氧化物压敏电阻（MOV）、气体放电管（GDT）、聚合物静电放电二极管（PLED）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- B
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- AZ5123-01F-MS
- 商品编号
- C2836377
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 14.1V | |
| 峰值脉冲电流(Ipp) | 11.2A | |
| 峰值脉冲功率(Ppp) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 12pF |
商品特性
- 每线路80W峰值脉冲功率（tP = 8/20μs）
- DFN1006-2L封装
- 可替代MLV(0402)
- 双向配置
- 典型响应时间 < 1 ns
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护，满足IEC61000-4-2(ESD) ±30KV（空气）、±30KV（接触）；IEC61000-4-4 (EFT) 40A（5/50ns）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
