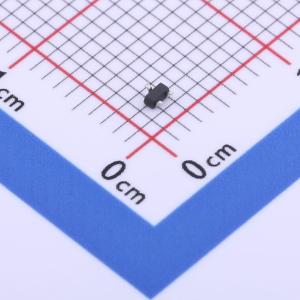

温馨提醒：图片仅供参考，商品以实物为准
TPCJ1012
1个N沟道 耐压:20V 电流:0.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPCJ1012
- 商品编号
- C2830305
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 800mA | |
| 导通电阻(RDS(on)) | 300mΩ@2.5V | |
| 耗散功率(Pd) | 280mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.1V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 120pF | |
| 反向传输电容(Crss) | 15pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 20pF |
商品概述
这款功率MOSFET采用了东微半导体（Truesemi）先进的平面条形DMOS技术制造。该先进技术经过专门设计，可将导通电阻降至最低，提供卓越的开关性能，并能在雪崩和换向模式下承受高能量脉冲。这些器件非常适合用于高效开关模式电源、基于半桥拓扑的有源功率因数校正。
商品特性
- 漏源电压(VDS) = 20V,漏极电流(ID) = 0.8A
- 栅源电压(VGS) = 4.5V 时,导通电阻(RDS(ON)) < 250 mΩ
- 栅源电压(VGS) = 2.5V 时,导通电阻(RDS(ON)) < 300 mΩ
- 静电放电(ESD)保护
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
