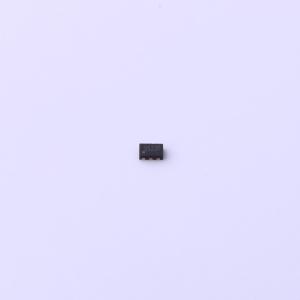

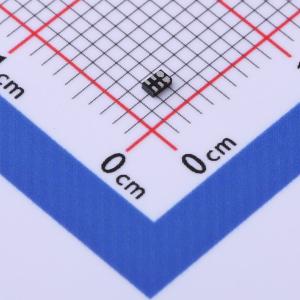

RCLAMP0522P-TP
低电容TVS二极管
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容2线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- RCLAMP0522P-TP
- 商品编号
- C2830313
- 商品封装
- UDFN-6(1x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V；15V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 9V | |
| 反向电流(Ir) | 70nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.35pF；0.5pF；0.65pF |
商品特性
- 超小型封装：1.6x1.0x0.5mm
- 超低电容：典型值0.35 pF
- 超低泄漏电流：纳安级
- 低工作电压：±5V
- 低钳位电压
- IEC61000 - 4 - 2（静电放电）抗扰度测试 空气放电：±20kV 接触放电：±15kV
- IEC61000 - 4 - 5（雷击）4A（8/20 μs）
- 这些是无铅器件
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和平板电脑
- 便携式仪器
- 数码相机
- 外设
