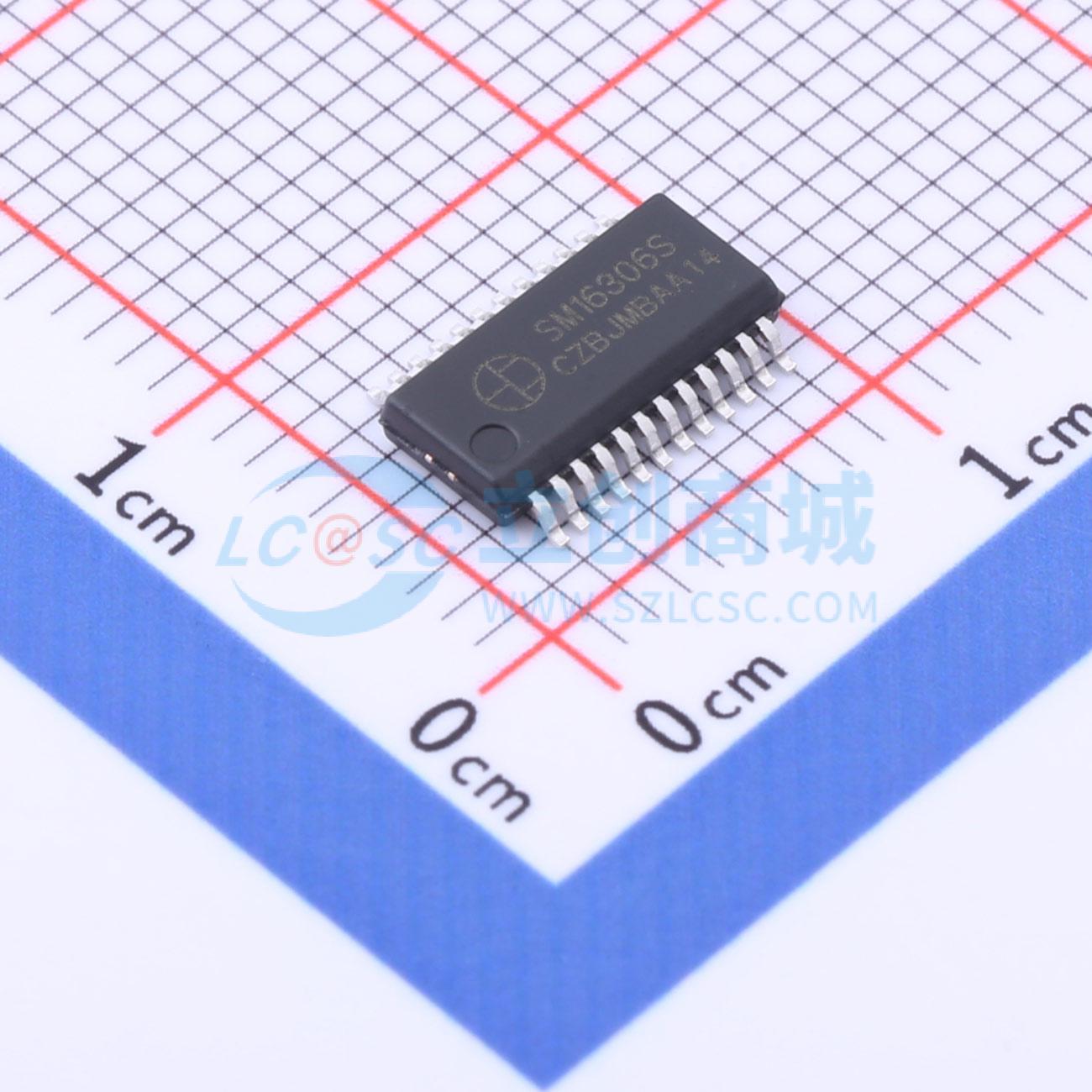

温馨提醒：图片仅供参考，商品以实物为准
SM16306SJ
16通道恒流源输出LED恒流驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款带有内置CMOS移位寄存器和锁存功能的LED恒流驱动芯片，可将串行输入数据转换为并行输出数据格式。工作电压为3.3V-5.5V，提供16个电流源，每个输出端口可提供3mA-32mA的恒流；单个IC芯片的输出电流差异小于±2.5%；多个IC之间的输出电流差异小于±3.5%；通道输出电流不随输出电压(VDS)的变化而变化，且受电压和环境温度的影响小于1%；每个通道的输出电流由外部电阻调节。支持高达25MHz的时钟频率，可满足系统对海量数据传输的要求。
- 品牌名称
- 明微
- 商品型号
- SM16306SJ
- 商品编号
- C2830324
- 商品封装
- QSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3.3V~5.5V | |
| 通道数 | 16 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 32mA | |
| 工作温度 | -40℃~+150℃ | |
| 恒流精度 | 3.5% |
商品概述
SM16306SJ 是LED 恒流驱动芯片，内建CMOS 移位寄存器与锁存功能，可以将串行的输入数据转换成并行输出数据格式。 SM16306SJ 工作电压为 3.3V~5.5V，提供16 个电流源，可以在每个输出端口提供3mA~32mA 的恒定电流；且单颗IC 片内输出电流差异小于 ±2.5%；多颗IC间的输出电流差异小于 ±3.5%；通道输出电流不随着输出端电压（VDS）的变化而变化；且电流受电压和环境温度影响的变化小于 1%；每个通道的输出电流大小由外接电阻来调整。 SM16306SJ 支持高达25MHz 的时钟频率可以满足系统对大量数据传输的需求。
商品特性
- 16 通道恒流源输出
- 工作电压：3.3V~5.5V
- 输出电流外部Rext 电阻可调
- 内置消影功能
- 恒流输出范围：3~32mA@VDD = 4.2V，3~22mA@VDD = 3.3V
- 恒流拐点电压低：Iour = 20mA@VDS = 0.25V，VDD = 4.2V；Iour = 20mA@VDS = 0.25V，VDD = 3.3V
- 恒流电流偏差：片内 < ±2.5%，片间 < ±3.5%
- 快速的输出电流响应，OE（最小值）：35ns
- 高达25MHz 时钟频率
- 封装形式：QSOP24
应用领域
- LED 显示屏
- LED 照明
