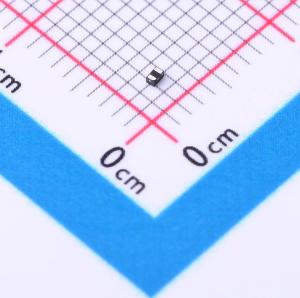

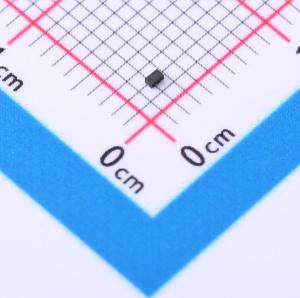

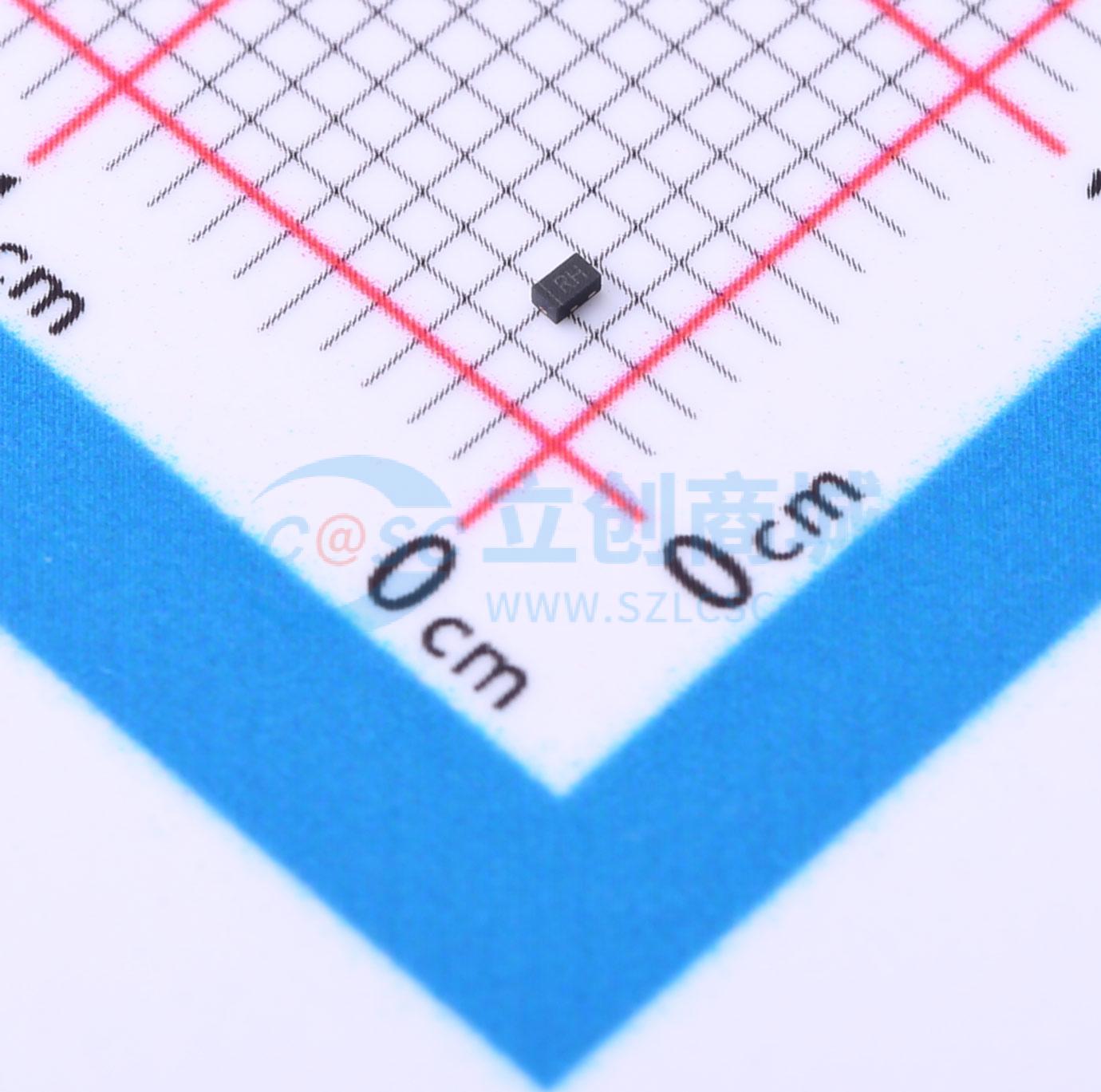

UCLAMP2511T-TP
2.5V 6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款专为需要瞬态过压保护功能的应用而设计。它适用于对电压和静电放电敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。专门用于保护连接到电源、数据和传输线路的敏感元件，使其免受由静电放电（ESD）、电缆放电事件（CDE）和电快速瞬变（EFT）引起的过电压影响。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- UCLAMP2511T-TP
- 商品编号
- C2830316
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.5V | |
| 钳位电压 | 6V；10V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 2.8V | |
| 反向电流(Ir) | 50nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 12pF |
商品特性
- 超小封装：1.0x0.6x0.5mm
- 超低电容：典型值12pF
- 超低泄漏：nA级别
- 低工作电压：±2.5V
- 低钳位电压
- 2引脚无铅封装
- 符合以下标准：
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000 - 4 - 5（雷击）6A (8/20μs)
- RoHS兼容，引脚镀层：NiPdAu
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 数码相机
- 外设
