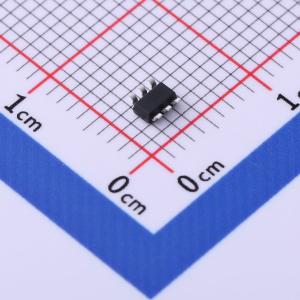

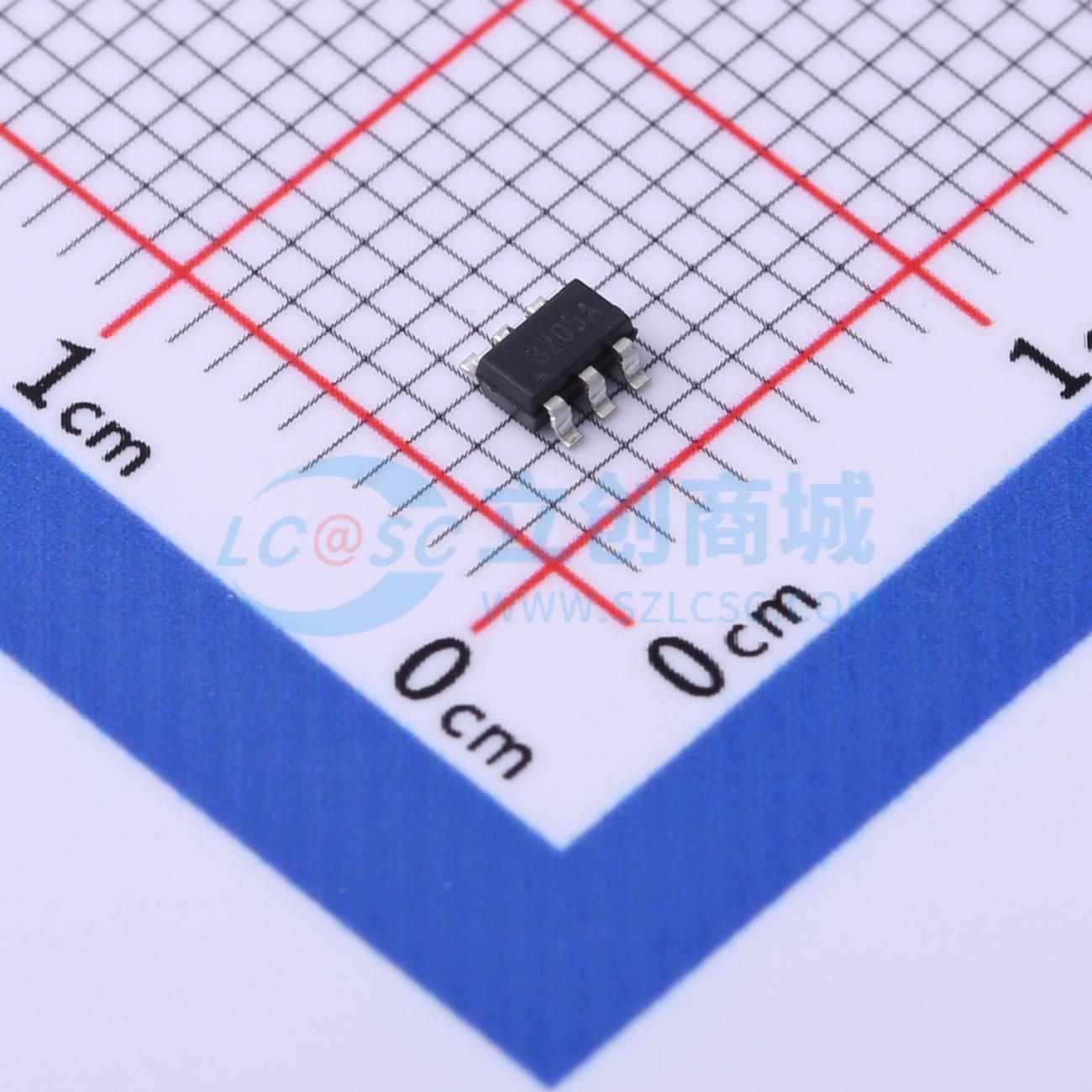

FS8205A
耐压:20V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：沟槽功率技术。 低RDS(ON)。 低栅极电荷。 针对快速开关应用进行优化。应用：DC/DC和AC/DC转换器中的同步整流。 电信和工业领域的隔离式DC/DC转换器
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- FS8205A
- 商品编号
- C2830320
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 31.5mΩ@2.5V | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V@250uA | |
| 栅极电荷量(Qg) | 5.7nC@4.5V | |
| 输入电容(Ciss) | 466pF@10V | |
| 反向传输电容(Crss) | 58pF@10V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 65pF |
商品特性
- 漏源电压（VDS） = 20V，漏极电流（ID） = 0.8A
- 当栅源电压（VGS） = 4.5V 时，导通电阻 RDS(ON) < 250 mΩ
- 当栅源电压（VGS） = 2.5V 时，导通电阻 RDS(ON) < 300 mΩ
- 静电放电（ESD）保护
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式电子设备的电池管理
- 逻辑电平转换
