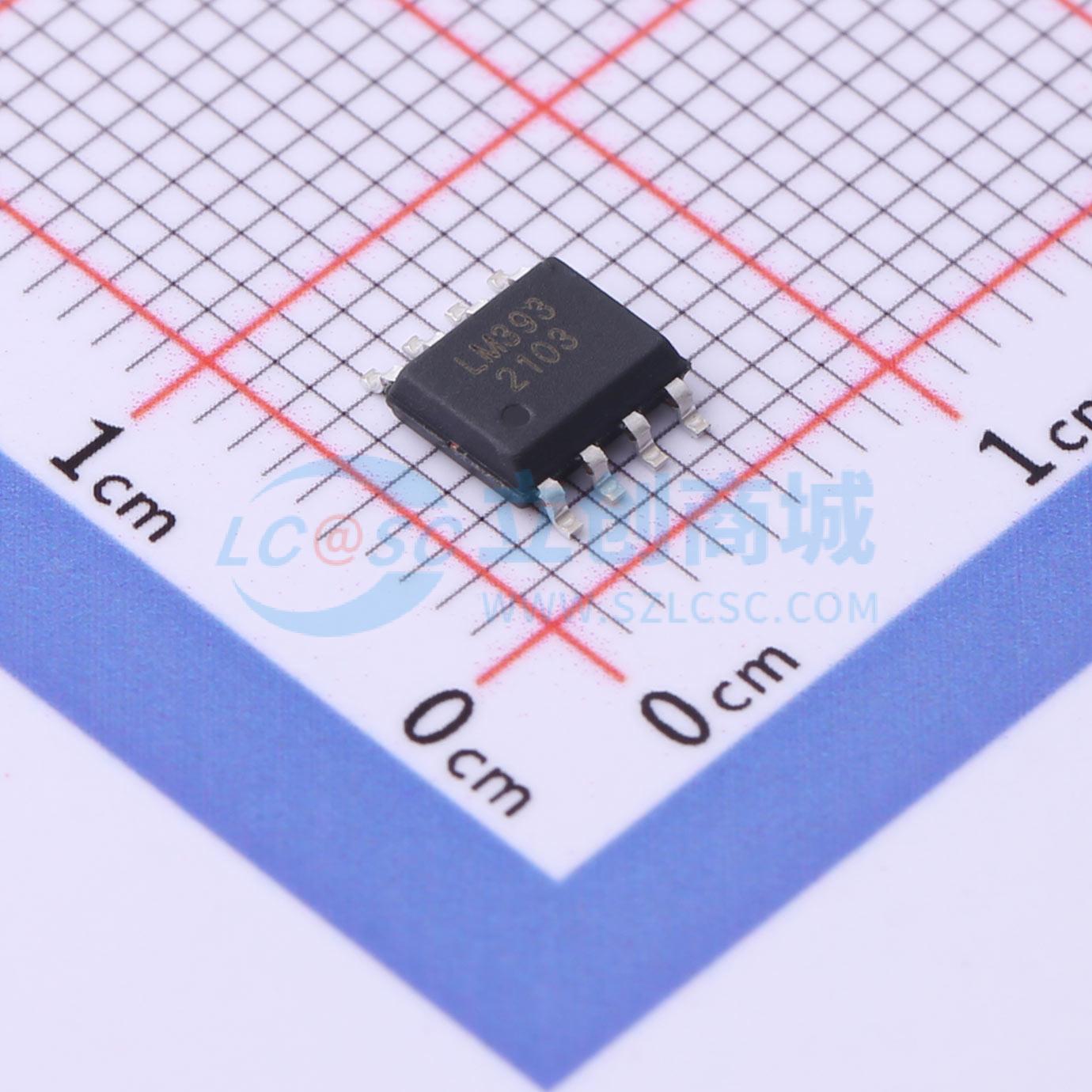

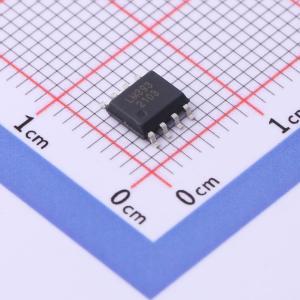

温馨提醒：图片仅供参考，商品以实物为准
LM393
Low Power Dual Voltage Comparators
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM393系列由两个独立的精密电压比较器组成，失调电压低至2mV。它可以采用单电源或双电源供电，且其电流不受电源电压大小的影响。这些比较器还有一个独特的特性，即即使采用单电源供电，其输入共模电压范围也包含地电位
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- LM393
- 商品编号
- C2829427
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 1mV | |
| 输入偏置电流(Ib) | 25nA | |
| 传播延迟(tpd) | 300ns | |
| 共模抑制比(CMRR) | - | |
| 输出类型 | - | |
| 输出模式 | TTL；MOS；DTL；CMOS；ECL |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 400uA | |
| 工作温度 | 0℃~+70℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2V~36V | |
| 双电源(Vee ~ Vcc) | 1V~18V；-18V~-1V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3us |
商品概述
LM393系列由两个独立的精密电压比较器组成，失调电压低至2mV。它可以采用单电源或双电源供电，且电流不受电源电压大小的影响。这些比较器还有一个独特的特性，即即使采用单电源供电，其输入共模电压范围也包含地电位。LM393系列有两种封装形式：DIP - 8和SOP - 8。
商品特性
- 宽电源电压范围
- 单电源：2.0V至36V
- 双电源：±1.0V至±18V
- 极低的电源电流消耗：0.8mA
- 与电源电压无关
- 低输入偏置电流：25nA（典型值）
- 低输入失调电流：±5nA（典型值）
- 低输入失调电压：±5mV（典型值）
- 差分输入电压范围等于电源电压
- 输出与TTL、DTL、ECL、MOS、CMOS兼容
