温馨提醒：图片仅供参考，商品以实物为准

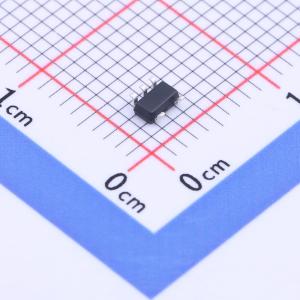

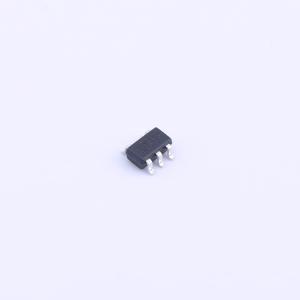

CJ9107B50T5
采用PFM控制的同步升压型DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJ9107系列是采用PFM控制的同步升压型DC/DC转换器。使用CJ9107系列时，通过外接线圈和电容可构成升压型开关DC/DC转换器。当LX引脚的电压超过限值时，保护电路会关断内置MOSFET，以防止其损坏
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ9107B50T5
- 商品编号
- C2829449
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~5V | |
| 输出电压 | 5V | |
| 输出电流 | - | |
| 开关频率 | 300kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 |
商品概述
CJ9107系列是一款具有PFM控制的同步升压DC/DC转换器。通过使用外部电感和电容，可以配置一个升压开关式DC/DC转换器。内置的MOSFET会在LX引脚电压超过限制时被保护电路关闭，以防止损坏。输出电压可在2.1V到5.5V之间设置，步长为0.1V。最大振荡频率为300KHz，精度达到±2%，效率高达95%。该系列适用于数码相机、电子笔记本和PDA、便携式CD/MD播放器、摄像设备、通信设备以及微计算机电源等应用。
优惠活动
购买数量
(3000个/圆盘，最小起订量 5 个)个
起订量：5 个3000个/圆盘
总价金额：
￥ 0.00近期成交9单
