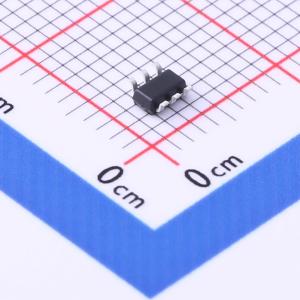

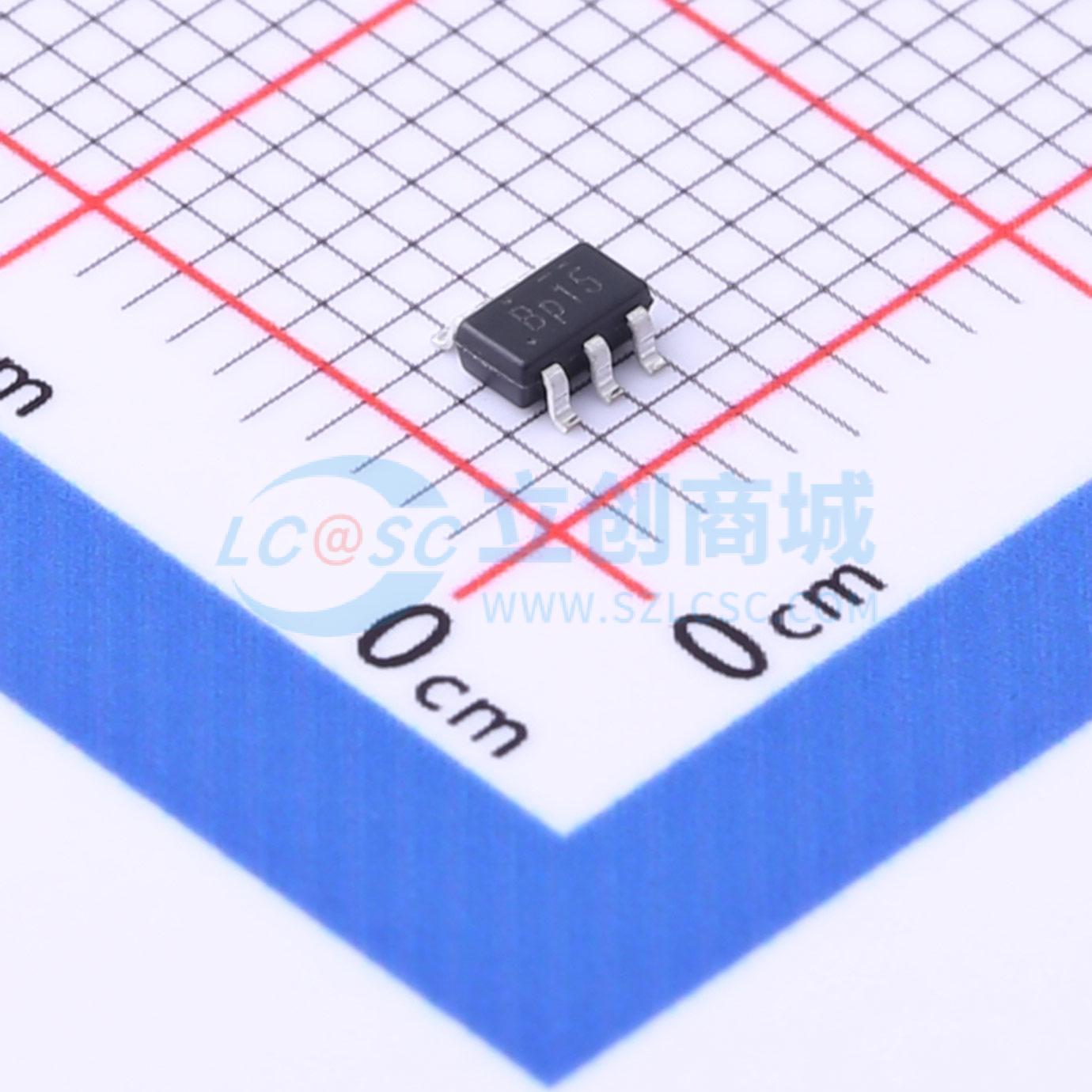

温馨提醒：图片仅供参考，商品以实物为准

CJ9113T6A

低静态电流，PFM/PWM同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CJ9113T6是一款紧凑、高效的固定频率同步升压DC-DC转换器,适用于由一节、两节或三节碱性、NiCd、NiMH、一节Li-ion或Li-Polymer电池供电的应用。该器件集成了低阻抗N-通道升压开关和同步P-通道开关,具有高效率和低静态电流。
品牌名称: CJ(江苏长电/长晶)
商品型号: CJ9113T6A
商品编号: C2829460
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.137克(g)

商品参数

典型效率高达96%
典型峰值输入电流限制为1.0A：输出电流（lout）> 200mA（输出电压VOUT = 3.3V，输入电压VIN = 1.2V）；lout > 400mA（VOUT = 3.3V，VIN = 2.4V）；lout > 400mA（VOUT = 5.0V，VIN = 3.3V）
器件静态电流低：
- 输出静态电流：典型值< 4 μA，器件不进行开关操作（Vout > VIN，不包括反馈分压电路电流）
- 输入休眠电流：1 μA
- 无负载输入电流：典型值14 μA
关断电流：典型值0.6 μA
启动电压低：0.82V（负载为1 mA）
工作输入电压低：低至0.65V
输出电压范围可调：1.8V至5.5V
最大输入电压：Vout < 5.5V
自动PFM/PWM工作模式：
- PWM工作频率：500 KHz
- PFM输出纹波：典型值150 mV
反馈电压：1.215V
浪涌电流限制和内部软启动（典型值1 ms）
可选、逻辑控制的关断状态：
- 真正负载断开选项（CJ9113T6A）
- 输入到输出旁路选项（CJ9113T6B）
过温保护
输出短路保护
