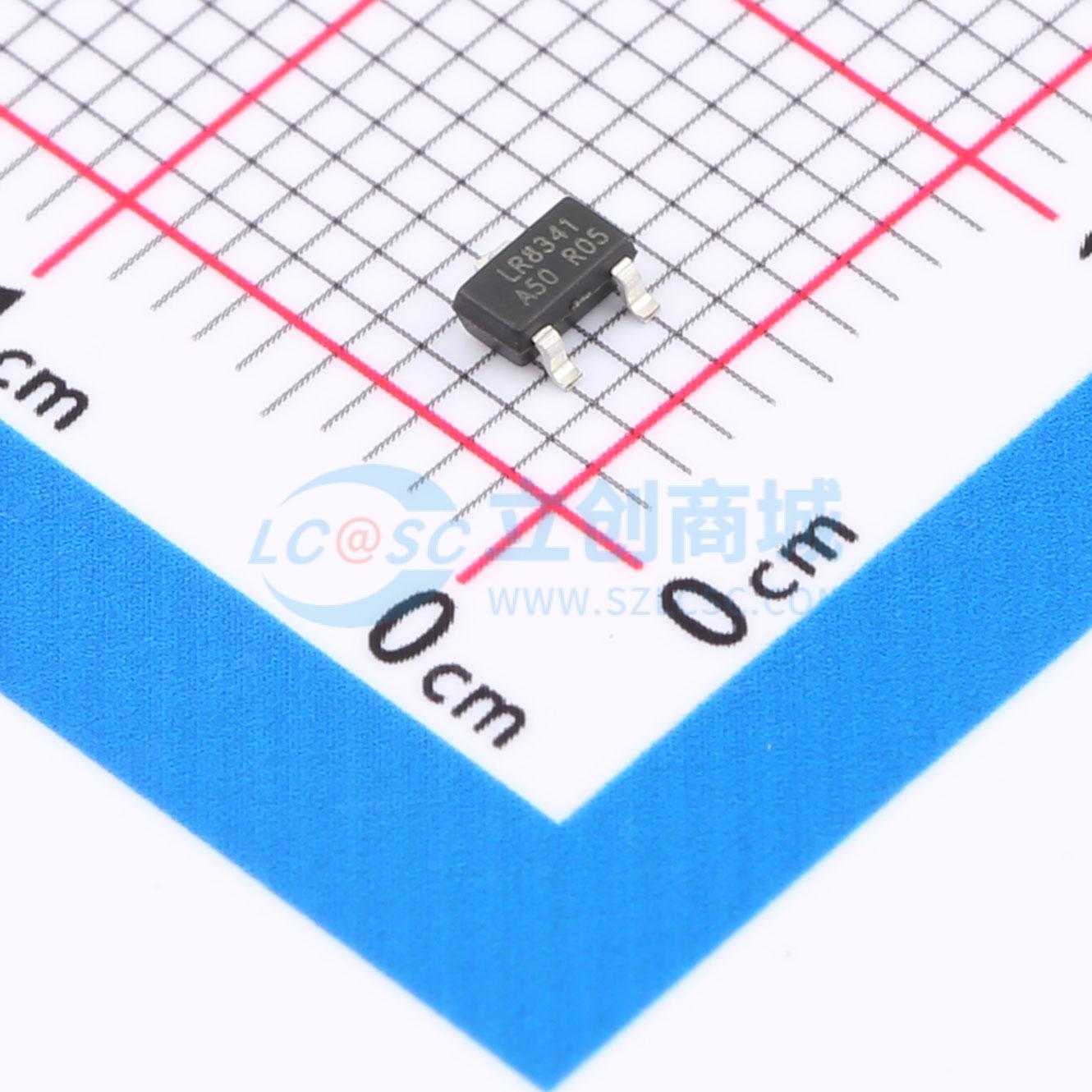

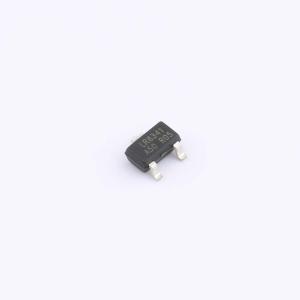

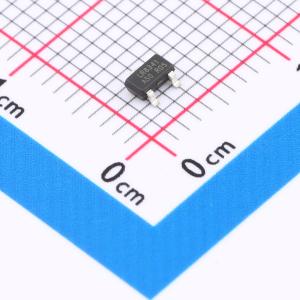

温馨提醒：图片仅供参考，商品以实物为准
LR8341A-T50
输入40V 输出5V 100mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LR8341A 系列是一款基于CMOS工艺实现的低功耗高压稳压器，具有低压差和低静态电流的良好特性。该系列芯片允许输入电压高达40V，且可输出2.5V~5.0V范围内的几个固定电压。芯片内置过流保护电路，可确保工作安全和使用寿命。
- 品牌名称
- LR(朗瑞)
- 商品型号
- LR8341A-T50
- 商品编号
- C2829466
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
- 立创商城设计参考
- LDO-(4)电源输入30V以上-(1)输出0.1A以内方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 40V | |
| 输出电压 | 5V | |
| 输出电流 | 100mA | |
| 电源纹波抑制比(PSRR) | - | |
| 压差 | 350mV@(50mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | - | |
| 特性 | 过流保护；短路保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LR8341A 系列是一款基于CMOS工艺实现的低功耗高压稳压器，具有低压差和低静态电流的良好特性。该系列芯片允许输入电压高达40V，且可输出2.5V~5.0V范围内的几个固定电压。芯片内置过流保护电路，可确保工作安全和使用寿命。
商品特性
- 低输入功耗
- 低输入压差
- 高输入耐压: 40V
- 低静态电流: 2uA
- 高输出电流: 100mA
- 高输出精度: ±2%
- 集成短路保护、过流保护功能
应用领域
- 电池供电设备
- 通信设备
- 消费类电子设备
- 音频/视频设备
- 家电产品供电系统
- 便携式计算机供电系统
