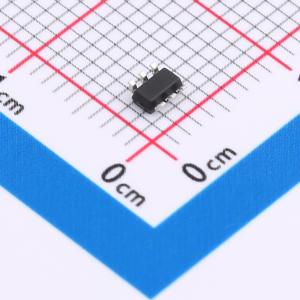

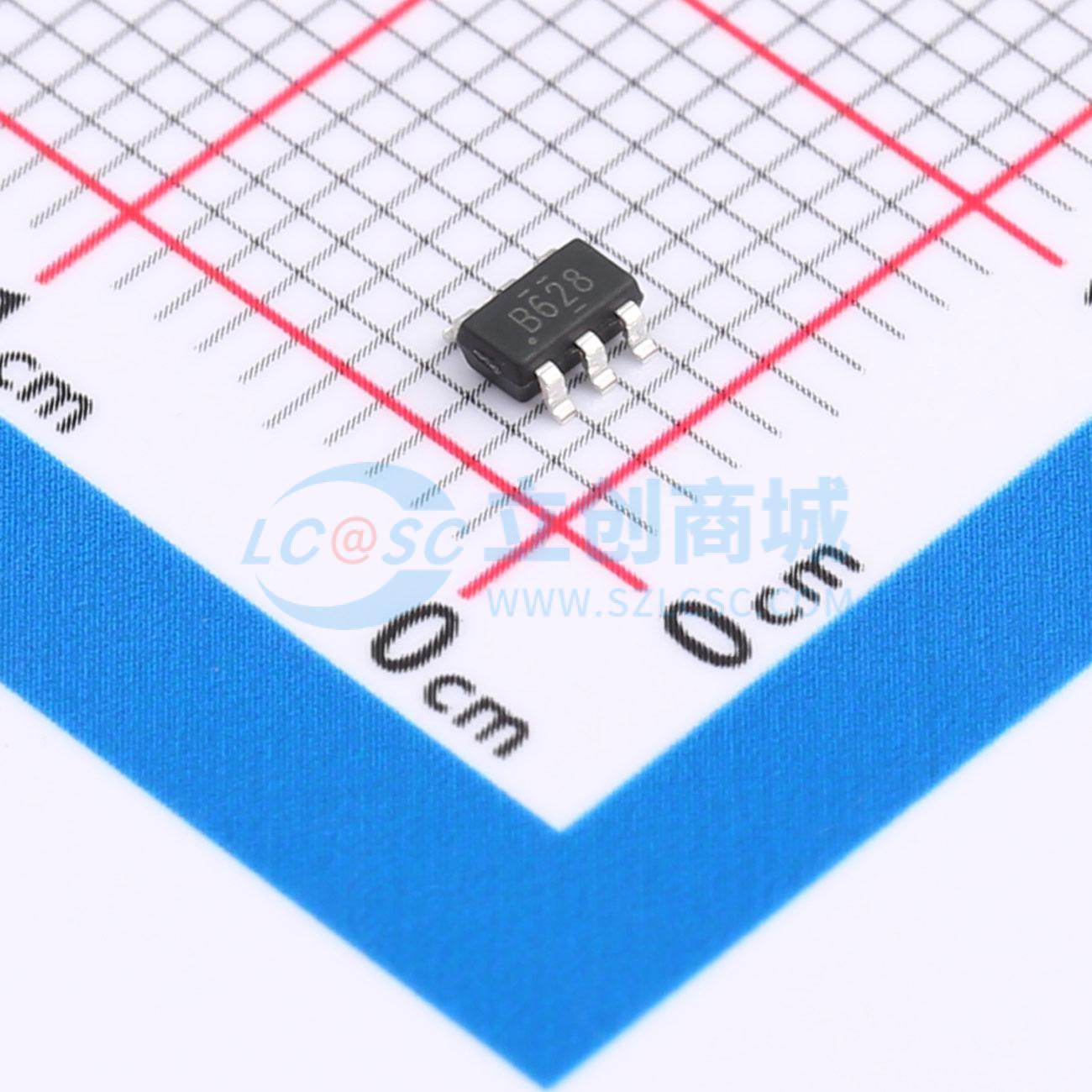

温馨提醒：图片仅供参考，商品以实物为准
CJ9340T6
升压型 2V~24V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CJ9340T6是一款高效的1.2MHz固定频率峰值电流模式升压转换器,适用于小型低功耗应用。其输入电压范围为2V至24V,输出电压可达28V,内置80mΩ功率MOSFET,具有内部软启动、过流保护和热关断功能。该芯片采用6引脚SOT-23封装。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ9340T6
- 商品编号
- C2829453
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.049467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2V~24V | |
| 输出电压 | 600mV~28V | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 50uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
CJ9340T6是一款恒定频率、电流模式升压转换器，适用于小型、低功耗应用。该器件以1.2MHz的频率开关，允许使用高度为2mm或更小的微型、低成本电容器和电感器。内部软启动可减小浪涌电流并延长电池寿命。该器件包含欠压锁定、电流限制和热过载保护功能，可在输出过载时防止损坏。CJ9340T6采用小型6引脚SOT-23封装。
商品特性
- 2V至24V输入电压
- 高达28V输出电压
- 集成80mΩ功率MOSFET
- 1.2MHz固定开关频率
- 内部4A开关电流限制
- 内部补偿
- 热关断
- 输出电压从0.6V可调
- 采用6引脚SOT-23封装
应用领域
- 数字机顶盒
- 平板电脑
- LCD偏置电源
- 电池供电设备
- 便携式媒体播放器
