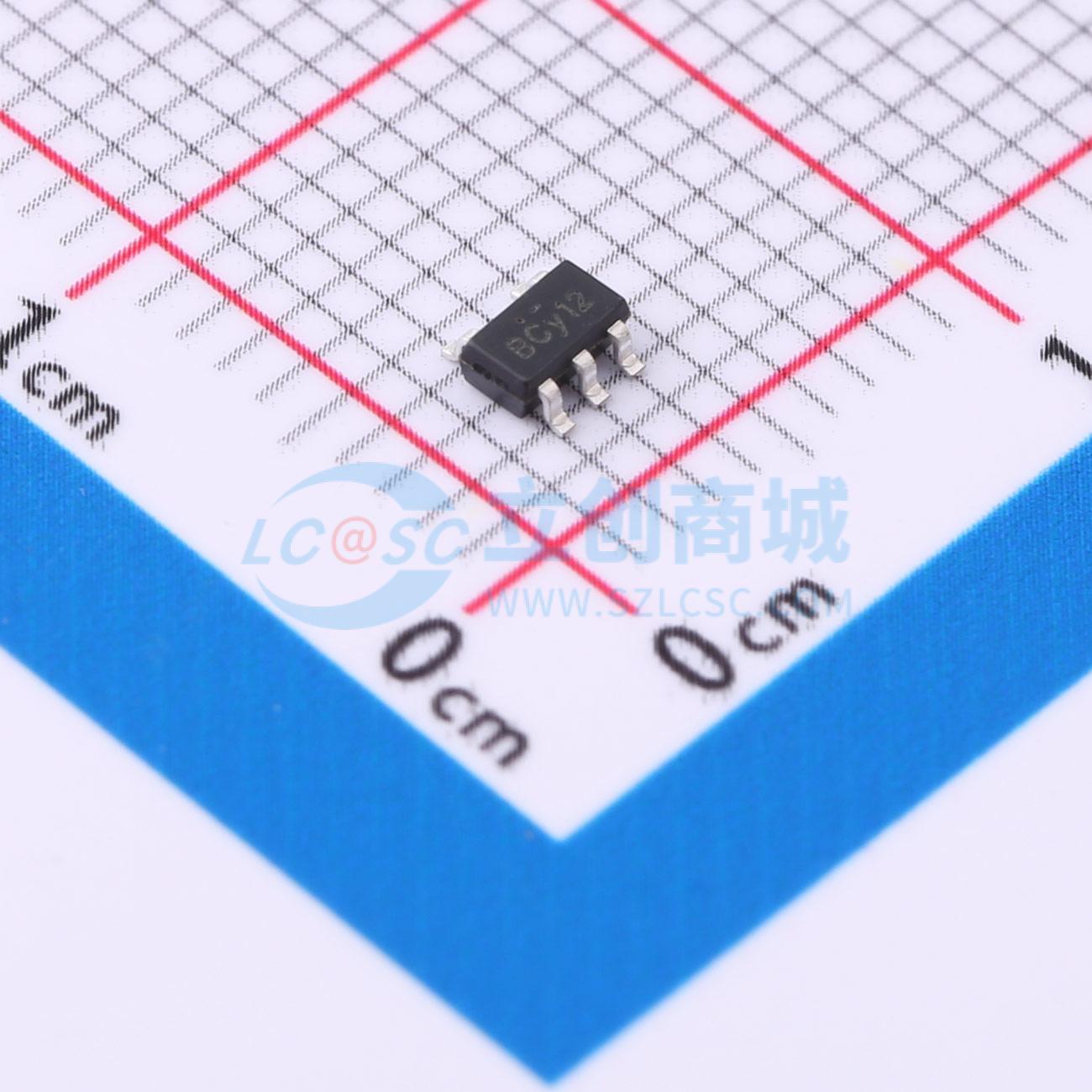

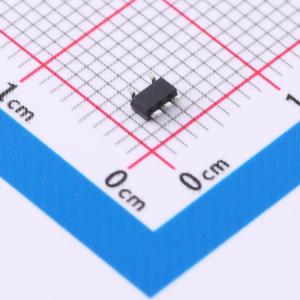

温馨提醒：图片仅供参考，商品以实物为准
CJ9117C33T5
小型封装PFM控制升压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJ9117系列是一款CMOS PFM控制的低电压启动升压开关DC/DC转换器。它可以在0.9V的启动电压下工作,具有自动切换的占空比（轻负载66%,高输出电流78%）,外部元件包括电感、电容和二极管。输出电压可在1.8V到6.0V之间以0.1V的步进设置,精度为±2%,效率高达85%。该系列适用于便携设备的电源单元,如数码相机、摄像机、电子笔记本、PDA、通信设备、便携CD/MD播放器和微型计算机的电源供应。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ9117C33T5
- 商品编号
- C2829452
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.051克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 900mV~6V | |
| 输出电压 | 1.8V~6V | |
| 输出电流 | - | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
CJ9117系列是一款采用CMOS PFM控制的升压型开关式DC/DC转换器。PFM控制器可根据负载自动切换占空比（轻载：66%；高输出电流：78%），使产品在宽范围内实现低纹波、高效率和高输出电流。使用CJ9117系列时，通过外接线圈、电容和二极管即可配置升压型开关式DC/DC转换器。当LX引脚电压超过限值时，内置MOSFET会被保护电路关断，以防损坏。这一特性，加上小型封装和低电流消耗，使CJ9117系列非常适合用于便携式设备电源等应用。
商品特性
- 低电压工作：保证在最低0.9 V（I_OUT = 1 mA）时启动
- 占空比：66/78%，内置自动切换型PFM控制器
- 外接元件：线圈、电容、二极管
- 输出电压：可在1.8 V至6.0 V之间以0.1 V为步长进行设置
- 精度：±2%
- 高效率：±85%（典型值）
- 标准功能（A类产品）
- 关断功能（C、D类产品）
- 有外接晶体管类型可选（B、D类产品）
应用领域
- 数码相机
- 电子笔记本和个人数字助理（PDA）
- 便携式CD/MD播放器
- 相机、视频设备
- 通信设备
- 微型计算机电源
