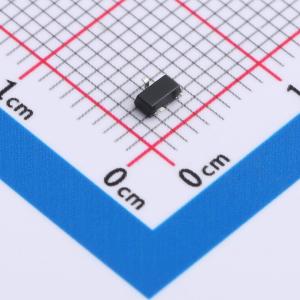

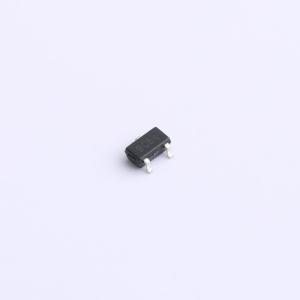

温馨提醒：图片仅供参考，商品以实物为准
CJ809C293M
超小型内置延迟高精度电压检测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJ809系列是采用CMOS工艺开发的一系列高精度电压检测器，内置固定时间的延迟时间发生器。检测电压为内部固定值，精度为±2.0%。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ809C293M
- 商品编号
- C2829434
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 950mV~7V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 2.93V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 210ms | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 900nA |
商品概述
CJ809系列是采用CMOS工艺开发的高精度电压检测器系列，内置固定时间的延迟时间发生器。检测电压内部固定，精度为±2.0%。内部振荡器和计数器定时器无需外部元件即可延迟释放信号。提供NMOS开漏和CMOS两种输出形式。
商品特性
- 超低电流消耗：0.9μA@3.5V（典型值）
- 高精度检测电压：±2.0%
- 迟滞特性：-VDET ×5%（典型值）
- 工作电压范围：0.95V至7.0V
- 检测电压：1.5V至6.0V（步进0mV）
- 延迟时间：210ms（典型值）
- 输出形式：NMOS开漏输出（低电平有效）、CMOS输出（低电平有效）
应用领域
- 存储器电池备份电路
- 上电复位电路
- 电源故障检测
- 笔记本电脑、数码相机、个人数字助理（PDA）和手机等便携式设备的电源监控
- 相机、视频设备和通信设备的恒压电源监控
- 微型计算机的电源监控和CPU复位
