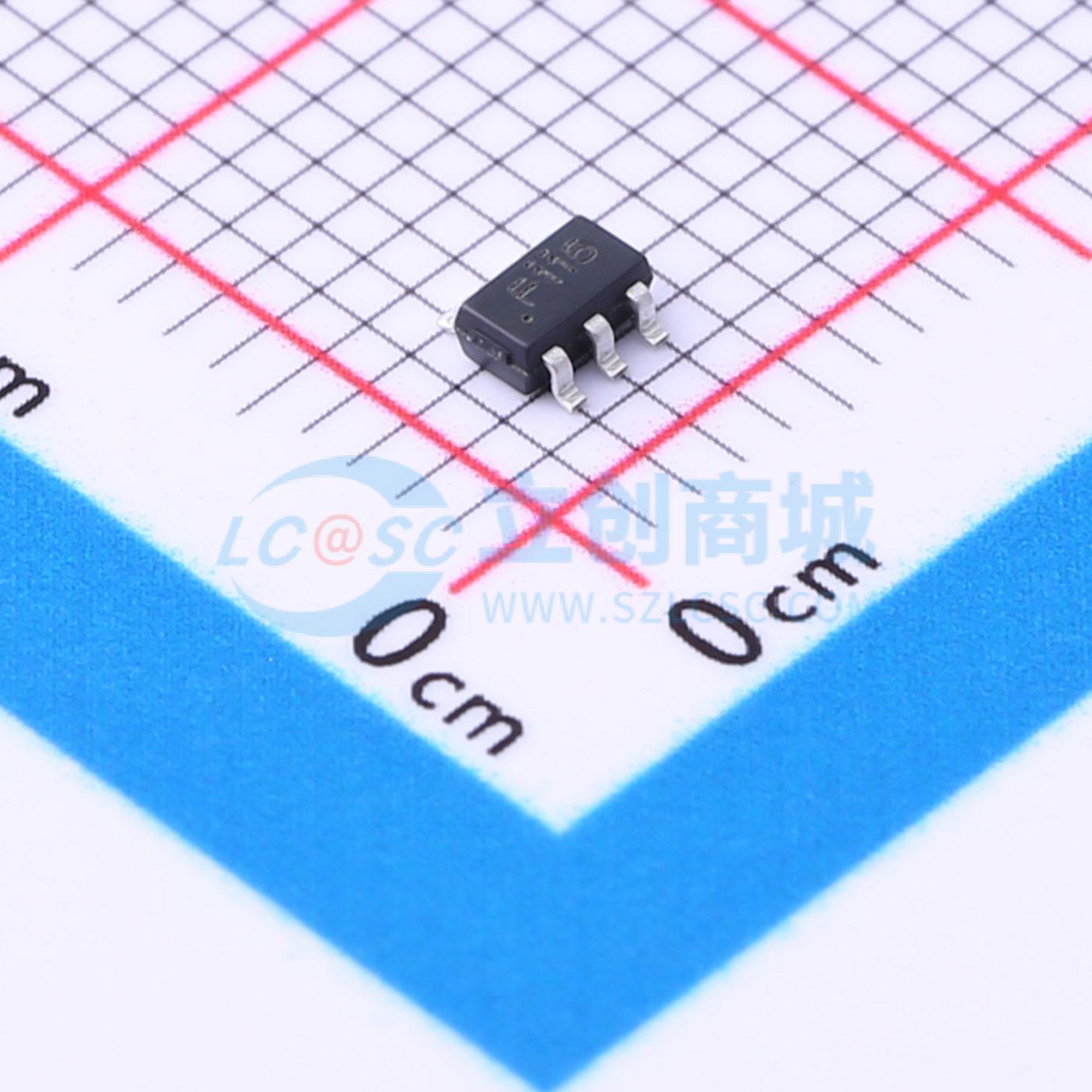

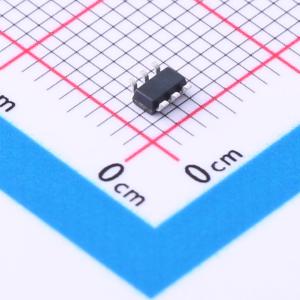

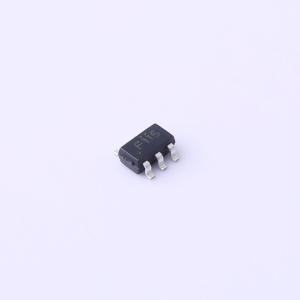

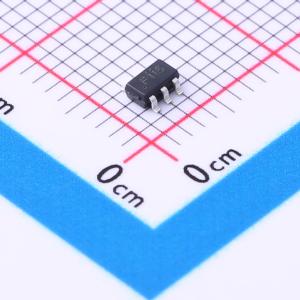

CJ9311T6

1.1A 1.2MHz 同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CJ9311系列器件提供高效的电源解决方案,适用于由单节、双节或三节碱性、NiCd、NiMH电池或单节Li-ion或Li-polymer电池供电的产品。该升压转换器基于固定频率脉宽调制（PWM）控制器,使用同步整流器以获得最大效率。最大峰值开关电流为1.1A,开关频率为1.2MHz。
品牌名称: CJ(江苏长电/长晶)
商品型号: CJ9311T6
商品编号: C2829444
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

CJ9311是一款高效同步升压转换器。该器件能够在低于1V的输入电压下工作，采用固定频率、电流模式PWM控制，具有出色的线性和负载调节能力。凭借其低RDS(ON)和栅极电荷的内部MOSFET开关，该器件在宽负载电流范围内保持高效率。 CJ9311的1.2MHz高开关频率有助于减小输出滤波组件的尺寸，从而提高功率密度并减小整体占位面积。与其他低频升压转换器相比，它还提供了更大的带宽和更好的瞬态响应。补偿和反馈功能集成在一起，仅需三个外部组件。 CJ9311集成了一个同步整流器，以提高效率并消除对外部肖特基二极管的需求。

商品特性

效率高达96%
单节AA电池可提供100mA@3.3V的输出
两节AA电池可提供300mA@5V的输出
单节锂电池可提供600mA@5V的输出
在输出电流范围内保持高效率，延长电池使用寿命
低压启动：0.85V
轻载时连续开关
内部同步整流器
带内部补偿的电流模式控制
1.2MHz固定频率开关
输入范围：0.9V至5V
输出范围：2.5V至4.5V（使用肖特基二极管时可达5V）
逻辑控制关断（<1μA）
抗振铃控制，最大限度降低EMI
1.1A峰值开关电流限制
过温保护
极小的外部组件

应用领域

数码静态和摄像机
个人信息设备
无线和DSL调制解调器
个人医疗产品
GPS接收器
LCD偏置电源
手持仪器
便携式音频播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	900mV~5V
	输出电压	2.5V~5V
	输出电流	1.1A
	开关频率	1.2MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
