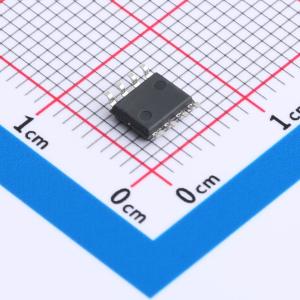

温馨提醒：图片仅供参考，商品以实物为准
LM358
行业标准双运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM358由两个高增益、低功耗运算放大器组成，可采用单电源或双电源供电。电源电压（Vs）应比输入共模电压至少高1.5V。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- LM358
- 商品编号
- C2829430
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.180175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 45nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 20mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | -16V~-1.5V；1.5V~16V |
商品概述
LM358由两个高增益、低功耗运算放大器组成，可采用单电源或双电源供电。电源电压V_S应比输入共模电压至少高1.5V。低电源电流与电源电压无关。LM358可直接由数字系统中使用的标准5V电源供电。
商品特性
- 电源电压范围：
- 单电源：3.0至32V
- 双电源：±1.5至±16V
- 内置两个独立的运算放大器
- 相当于半个LM324
- 每通道静态电流为500μA
- 25℃时，最大输入失调电压为5mV
- 25℃时，典型偏置电流低至45nA
- 典型单位增益带宽为1.0MHz
- 内部进行了单位增益频率补偿
- 共模输入电压范围包含地电位
应用领域
- 计算机和主板
- 家用电器
- 逆变电路
- 电机控制
- 多功能打印机
- 电源和移动充电器
- 不间断电源（UPS）
