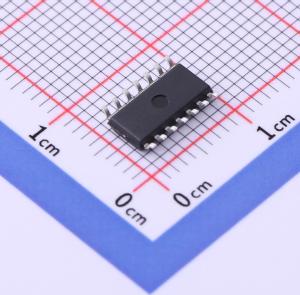

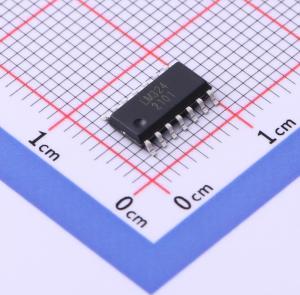

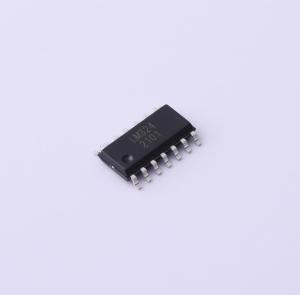

温馨提醒：图片仅供参考，商品以实物为准
LM324
低功耗四通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM324由四个独立的、高增益且内部频率补偿的运算放大器组成，专为单电源供电而设计。也可以采用双电源供电，且低电源电流消耗与电源电压的大小无关。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- LM324
- 商品编号
- C2829425
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 30V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 45nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 35mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 3V~30V | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
LM324 由四个独立的、高增益且内部频率补偿的运算放大器组成，专为单电源供电而设计。也可采用双电源供电，且低电源电流消耗与电源电压的大小无关。
商品特性
- 内部频率补偿，实现单位增益
- 高电压增益：100dB（典型值）
- 低输入偏置电流：45nA（典型值）
- 低输入失调电压：2mV（典型值）
- 低电源电流：0.5mA（典型值）
- 宽电源电压范围：
- 单电源：3V 至 30V
- 双电源：± 1.5V 至 ± 15V
- 输入共模电压范围包含地电位
- 大输出电压摆幅：0V 至 VCC - 1.5V
- 功耗适合电池供电
应用领域
- 电池充电器
- 无绳电话
- 开关电源
