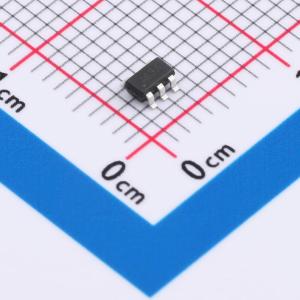

温馨提醒：图片仅供参考，商品以实物为准
LM321
低功耗单运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM321为低功耗系统带来了高性能与经济性。它具有较高的单位增益频率，且压摆率保证达到0.4V/μs，每路放大器的静态电流仅为430μA（5V电源时）。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- LM321
- 商品编号
- C2829424
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.040367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 24V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 45nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 430uA | |
| 输出电流 | 40mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 24V | |
| 双电源(Vee~Vcc) | -12V~12V |
商品概述
LM321为低功耗系统带来了高性能与经济性。它具有高单位增益频率和保证的0.4V/μs压摆率，每个放大器的静态电流仅为430μA（5V）。输入共模范围包含地，因此该器件既能在单电源应用中工作，也能在双电源应用中工作。它还能够轻松驱动大容性负载。LM321采用SOT封装。总体而言，LM321是一款低功耗、宽电源电压范围的高性能运算放大器，能以经济的价格应用于广泛的领域，且不占用过多电路板空间。
商品特性
- 增益带宽积：1MHz
- 低电源电流：430μA
- 低输入偏置电流：45nA
- 宽电源电压范围
- 可在24V或±12V电源下工作
- 带高容性负载时稳定
- 小封装：LM321采用SOT - 23 - 5L封装
应用领域
- 充电器
- 电源
- 工业领域：控制、仪器
- 台式电脑
- 通信基础设施
