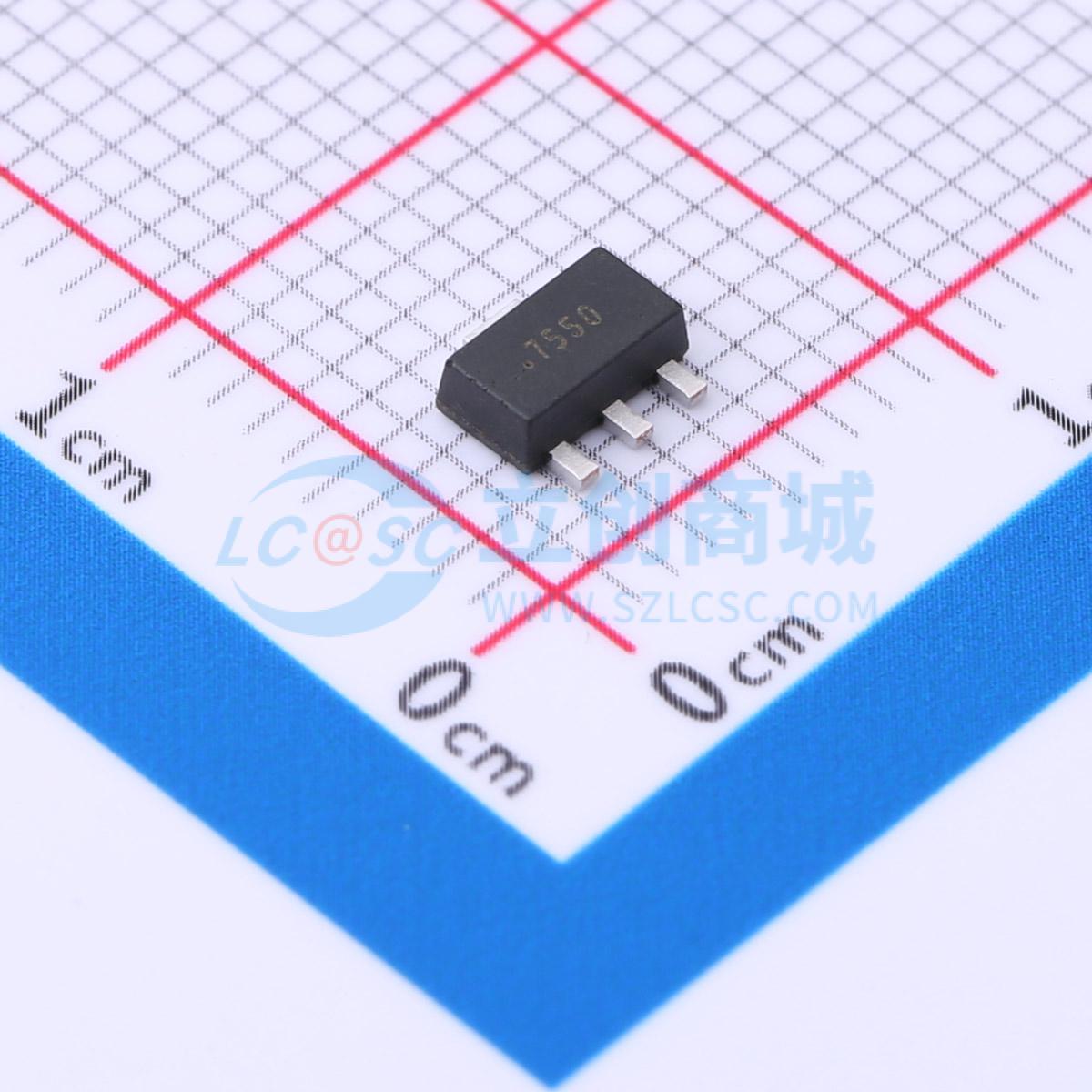

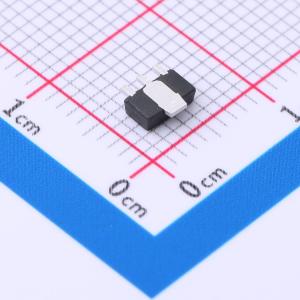

温馨提醒：图片仅供参考，商品以实物为准
CJ7550S
36V低功耗300mA CMOS稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一组采用CMOS技术制造的正电压调节器，具有低功耗和低压差电压，即使在输入输出电压差较小时也能提供大输出电流。可提供300 mA输出电流，允许高达36V的输入电压，非常适合电池供电设备，如RF应用和其他需要安静电压源的系统。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ7550S
- 商品编号
- C2829418
- 商品封装
- SOT-89-3L
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 36V | |
| 输出电压 | 5V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 200mV |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2uA | |
| 噪声 | 135uVrms | |
| 特性 | 过热保护；短路保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
CJ75XXS系列是采用CMOS技术制造的一组正电压调节器，具有低功耗和低压差的特点，即使在输入输出电压差较小时也能提供大输出电流。 CJ75XXS系列可提供300 mA的输出电流，允许高达36V的输入电压。该系列非常适合电池供电设备，如射频应用和其他需要稳定电压源的系统。
商品特性
- 低静态电流：2 μA
- 工作电压范围：2.5V ~ 36V
- 输出电流：300 mA
- 低压差电压：200 mV@100 mA（输出电压 = 3.3V）
- 输出电压：1.2 ~ 12V
- 高精度：±2%（典型值）
- 高电源抑制比：70 dB@1kHz
- 低输出噪声：27x输出电压 μVRMS（10Hz ~ 100kHz）
- 出色的线路和负载瞬态响应
- 内置电流限制器、短路保护
- 过温保护
应用领域
- 无绳电话
- 无线电控制系统
- 笔记本电脑、掌上电脑和个人数字助理
- 单镜头反光数码相机
- 带内存的电脑外设
- 无线通信设备
- 便携式音视频设备
- 汽车导航系统
- 局域网卡
- 超低功耗微控制器
