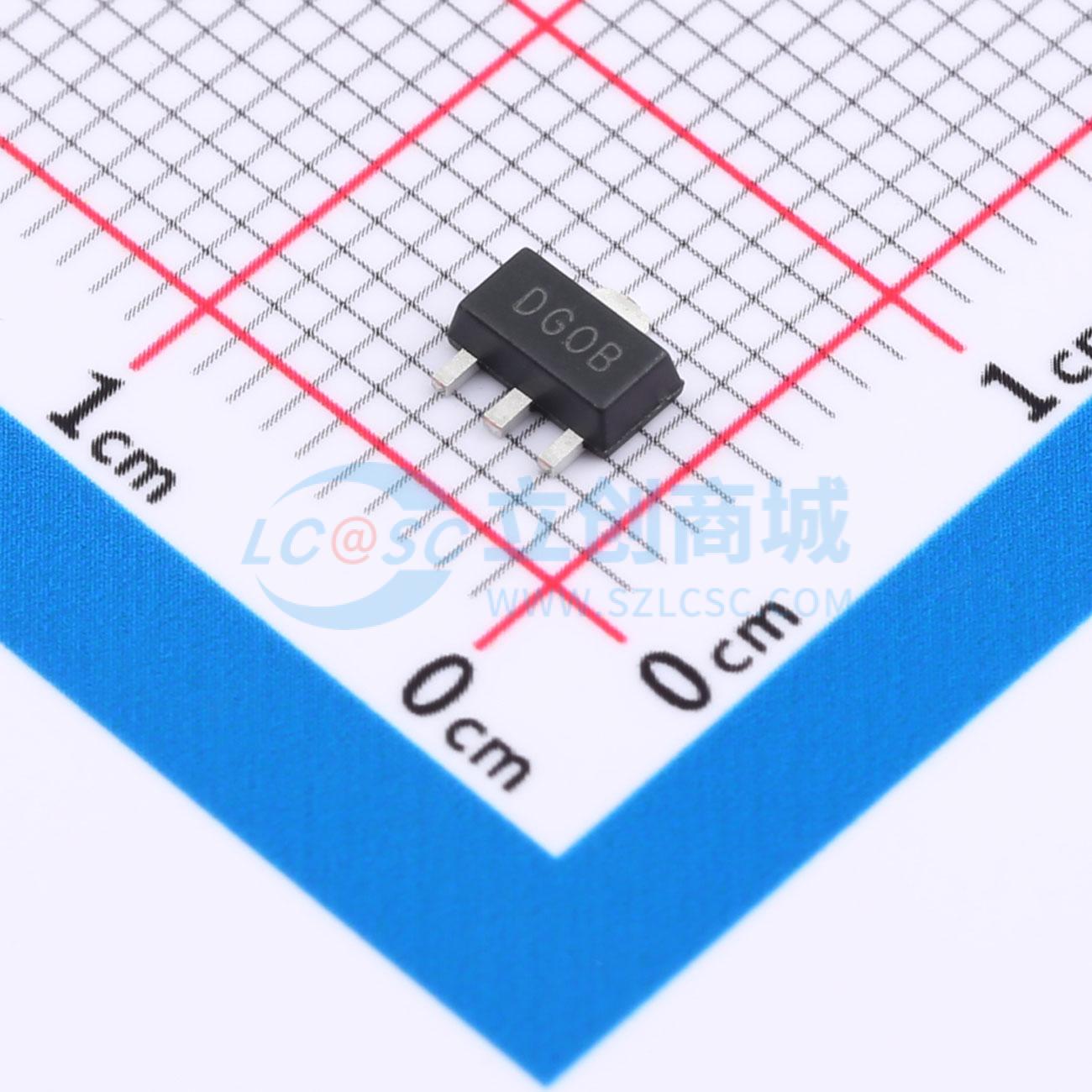

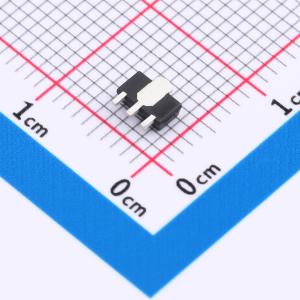

温馨提醒：图片仅供参考，商品以实物为准

CJ6330A30P

18V低功耗300mA CMOS稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一组采用CMOS工艺制造的低压差线性稳压器，支持2.5V至18V的输入电压范围，在散热良好的情况下也能提供高达300mA的电流。具有超低静态电流和低压差电压，即使在输入和输出电压差非常小的情况下也能提供大输出电流。这些特性有助于现代电器满足日益严格的能源要求，并有助于延长便携式电源解决方案的电池寿命。提供具有多个输出电压点的固定电压版本可供选择，固定电压版本无需外部电阻，可使印刷电路板（PCB）尺寸最小化。还具有内置的限流和热关断功能，有助于在负载短路或故障时保护稳压器。
品牌名称: CJ(江苏长电/长晶)
商品型号: CJ6330A30P
商品编号: C2829404
商品封装: SOT-89-3L
包装方式: 编带
商品毛重: 0.1773克(g)

商品参数

商品概述

CJ6330系列是采用CMOS工艺制造的一组低压差线性稳压器。它支持2.5V至18V的输入电压范围，在散热良好的情况下，还能提供高达300mA的电流。CJ6330系列具有超低静态电流和低压差电压，即使在输入输出电压差非常小的情况下，也能提供大输出电流。这些特性有助于现代电器满足日益严格的能源要求，并有助于延长便携式电源解决方案的电池续航时间。CJ6330系列提供了具有多个输出电压点可供选择的固定电压版本。固定电压版本无需外部电阻，可将印刷电路板（PCB）尺寸降至最小。CJ6330系列还内置了限流和热关断功能，有助于在负载短路或出现故障时保护稳压器。

商品特性

输入电压范围：2.5V ~ 18V
固定输出电压可选范围：1.2V至5.0V
输出电压容差：常规器件为±2%，可定制为±1%
输出电流：高达300mA
低静态电流：2.0μA
压差电压：160mV@100mA（VOUT = 3.3V）
电源抑制比：65dB@1kHz
低输出噪声：27×VOUT μVRMS（10Hz ~ 100kHz）
出色的瞬态响应
集成故障保护：
- 折返式限流
- 热关断
- 短路保护

应用领域

常供电电源
游戏控制器、遥控器、玩具、无人机
便携式和电池供电设备
机顶盒
超级本、平板电脑、电子阅读器
可穿戴电子设备
无线手机和智能手机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	18V
	输出电压	3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	65dB@(1kHz)
	压差	160mV@(100mA)

	属性	参数值
	静态电流(Iq)	2uA
	噪声	81uVrms
	特性	过流保护；短路保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
