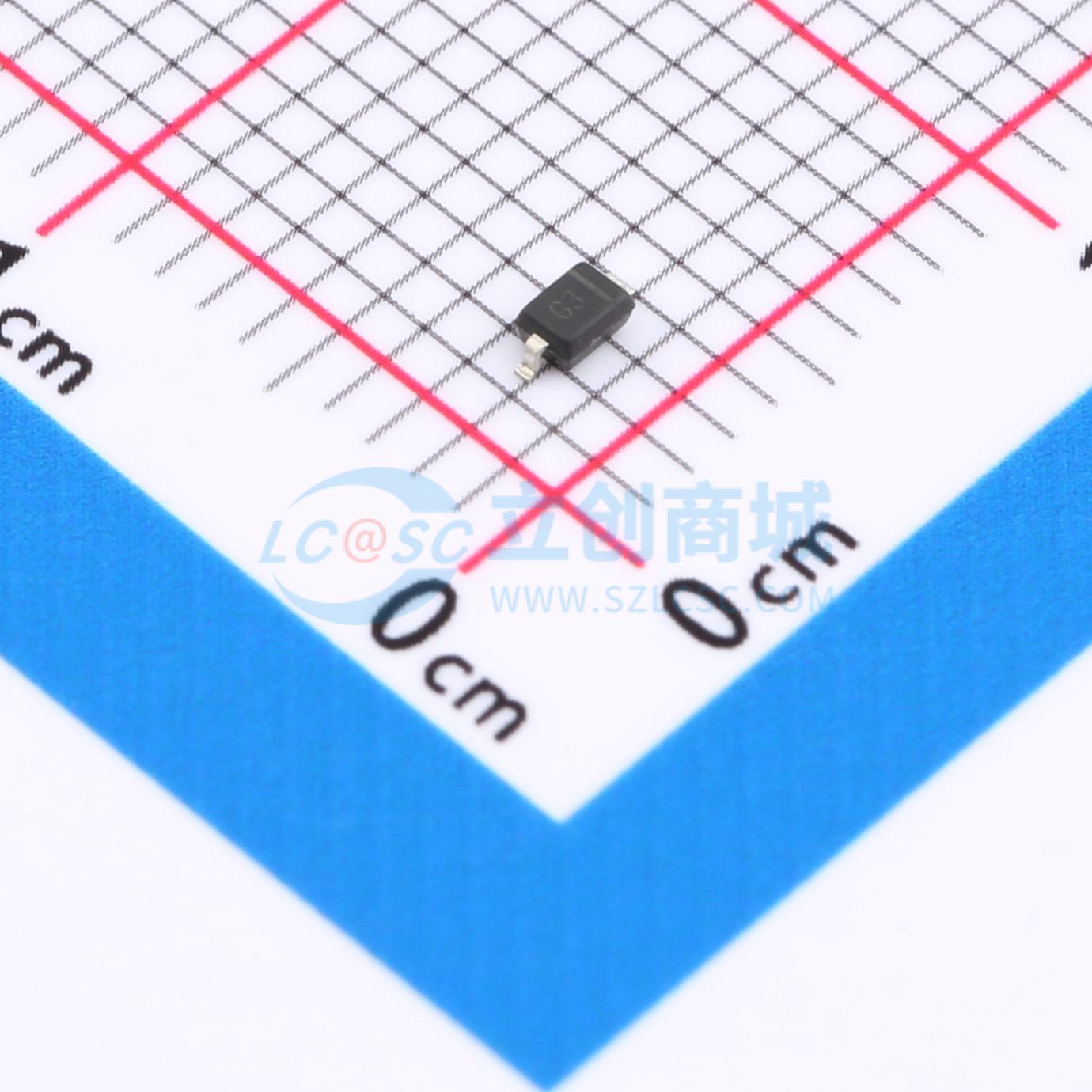

温馨提醒：图片仅供参考，商品以实物为准
AQ24C-01FTG
双向ESD 24V截止 峰值浪涌电流：7A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 双向 AQxxC 系列产品专为在低速和直流应用的电子设备中替代多层压敏电阻（MLV）而设计。它能保护任何敏感设备，使其免受静电放电（ESD）和其他瞬态事件的损害。AQxxC 系列能够安全地承受 ±30kV（接触放电，符合 IEC 61000 - 4 - 2 标准）的反复静电放电冲击，且性能不会下降，还能以极低的钳位电压安全泄放 30A（AQ05C）的 8/20μs 感应浪涌电流（符合 IEC 61000 - 4 - 5 标准）
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ24C-01FTG
- 商品编号
- C315918
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 42V | |
| 峰值脉冲电流(Ipp) | 7A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 450W | |
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD |
商品概述
双向 AQxxC 系列旨在替代电子设备中用于低速和直流应用的多层压敏电阻（MLV）。它能保护任何敏感设备免受静电放电（ESD）和其他瞬态事件的损坏。 AQxxC 系列能够安全吸收 ±30kV（接触放电，IEC 61000 - 4 - 2）的重复性 ESD 冲击而性能不下降，并能以极低的钳位电压安全耗散 30A（AQ05C）的 8/20μs 感应浪涌电流（IEC 61000 - 4 - 5）。
商品特性
- ESD，IEC 61000 - 4 - 2，±30kV 接触放电，±30kV 空气放电
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷电防护，30A（8/20，符合 IEC 61000 - 4 - 5 第二版定义）AQ05C
- 低钳位电压
- 具备生产件批准程序（PPAP）能力
- 低泄漏电流
- 小型 SOD323 封装，适配 0805 焊盘尺寸
- 通过 AEC - Q101 认证
- 湿度敏感度等级（MSL - 1）
- 无卤、无铅且符合 RoHS 标准
应用领域
-开关/按钮-测试设备/仪器仪表-销售点终端-医疗设备-笔记本电脑/台式机/服务器-计算机外设-CAN 总线保护-汽车应用
