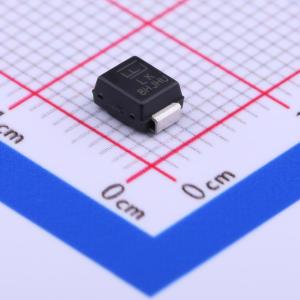

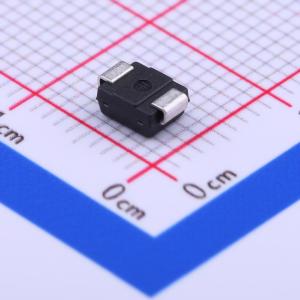

温馨提醒：图片仅供参考，商品以实物为准
SMBJ14A
单向TVS 14V截止 峰值浪涌电流：25.9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMBJ专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SMBJ14A
- 商品编号
- C315990
- 商品封装
- DO-214AA
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 14V | |
| 钳位电压 | 23.2V | |
| 峰值脉冲电流(Ipp) | 25.9A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 15.6V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SMBJ 系列专为保护敏感电子设备免受雷击和其他瞬态电压事件引起的电压瞬变影响而设计。
商品特性
- 在 10 / 1000 μs 波形下具有 600 W 峰值脉冲功率能力，重复率（占空比）：0.01%
- 适用于表面贴装应用，以优化电路板空间
- 动态电阻低
- 典型故障模式为因过压或过流导致短路
- IEC - 61000 - 4 - 2 ESD 30 kV（空气放电），30 kV（接触放电）
- 按照 IEC 61000 - 4 - 2 标准对数据线进行 ESD 保护
- 根据 JEDEC JESD201A 标准的表 4a 和 4c 进行晶须测试，通过 1 级和 2 级
- VBR @ TJ = VBR @ 25
- Cx(1 + αTx(TJ - 25))（αT：温度系数，典型值为 0.1%）
- UL 认可的化合物，符合 V - 0 阻燃等级
- 雾锡无铅电镀
- 无卤且符合 RoHS 标准
- 无铅 E3 表示二级互连无铅，终端镀层材料为锡（Sn）（IPC/JEDEC J - STD - 609A.01）
- 作为隔离环路电路保护器获得 UL 497B 认证
- 有中国境外生产的产品（带 E 后缀的部件）。详情请参阅“订购和封装选项”部分
应用领域
- TVS 组件非常适合用于电信、计算机、工业和消费电子应用中的 I/O 接口、Vcc 总线和其他易受影响电路的保护。
